8.2 典型應用
本設計示例介紹了 HPA341 EVM 設計，并概述了設計 300W LLC 諧振半橋轉換器所需的設計步驟。該半橋轉換器可在由 390V 直流電源供電的情況下，以最大 300W 的負載功率提供標稱電壓為 12V 的穩壓輸出電壓，同時在初級和次級之間實現 AC-DC 離線應用的增強隔離。

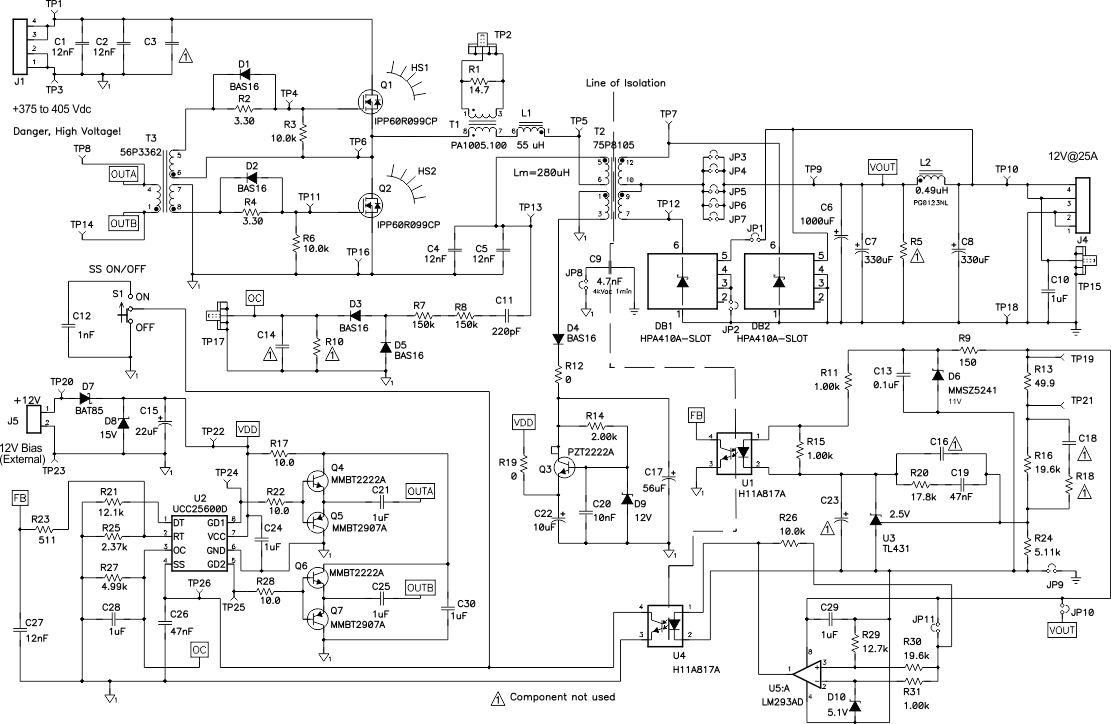

圖 8-8 典型應用原理圖
