7.2 典型應用
本節討論了 TPS748A-Q1 在 1A 負載場景下的應用實現，該場景要求器件在高頻段具有良好的 PSRR 且輸出噪聲低。圖 7-2 提供了此典型應用電路的原理圖。表 7-2 列出了此設計示例中使用的輸出電壓的標準電阻值。

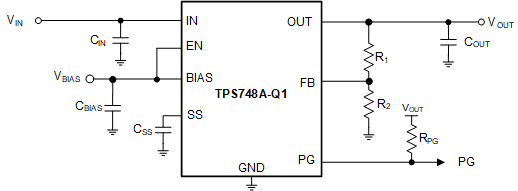

圖 7-2 典型 ADJ 電壓應用表 7-2 用于對輸出電壓進行編程的標準 1% 電阻值
| R1 (kΩ) | R2 (kΩ) | VOUT (V) |
|---|---|---|
| 短路 | 開路 | 0.8 |
| 0.619 | 4.99 | 0.9 |
| 1.13 | 4.53 | 1.0 |
| 4.12 | 4.75 | 1.5 |
| 3.57 | 2.87 | 1.8 |
| 3.57 | 1.69 | 2.5 |
| 3.57 | 1.15 | 3.3 |
