ZHCSOS1 March 2022 TPS629210E
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 Mode Selection and Device Configuration (MODE/S-CONF Pin)
- 8.3.2 Adjustable VO Operation (External Voltage Divider)
- 8.3.3 Selectable VO Operation (VSET and Internal Voltage Divider)
- 8.3.4 Smart Enable with Precise Threshold
- 8.3.5 Power Good (PG)
- 8.3.6 Output Discharge Function
- 8.3.7 Undervoltage Lockout (UVLO)
- 8.3.8 Current Limit and Short Circuit Protection
- 8.3.9 Thermal Shutdown
- 8.4 Device Functional Modes
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
3 說明
TPS629210E 器件是高效、小巧、高度靈活且易于使用的同步降壓直流/直流轉換器。3V 至 17V 的寬輸入電壓范圍支持各種由 12V、5V 或 3.3V 電源軌或者單節或多節鋰離子電池供電的系統?？蓪?TPS629210E 配置為以強制 PWM 模式或可變頻率（自動 PFM）模式在 2.5 MHz 或 1 MHz 頻率下運行。在自動 PFM 模式下，器件在輕負載時自動轉換為省電模式，以保持高效率。此外，借助 4μA 的低典型靜態電流，可在極小的負載下實現高效率。TI 的自動效率增強 (AEE) 模式可根據輸入和輸出電壓自動調整開關頻率，從而無需使用不同的電感器即可在整個工作范圍內保持高轉換效率。除選擇開關頻率的行為之外，MODE/S-CONF 輸入引腳還可用于在外部和內部反饋分壓器和啟用/禁用輸出電壓放電功能的不同組合之間進行選擇。在內部反饋配置中，F(xiàn)B/VSET 引腳和 GND 之間的電阻器可用于在 18 種不同的輸出電壓選項之間進行選擇（請參閱Table 8-2）。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS629210E | SOT-5X3 (8) | 1.60mm × 2.10mm（包括引腳） |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

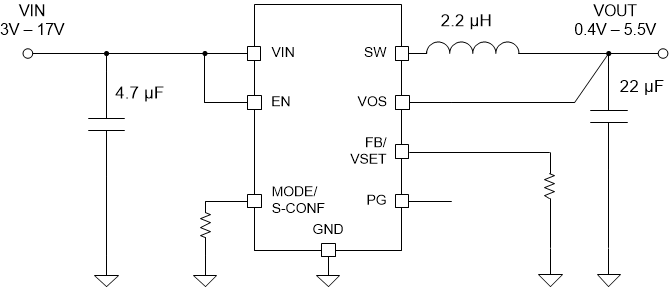

簡化版原理圖效率與輸出電流間的關系（頻率為 1.0MHz，
VOUT = 3.3V，自動 PFM/PWM）
VOUT = 3.3V，自動 PFM/PWM）
