8.2.2.6 跟蹤功能
如果需要跟蹤功能，可通過將 SS/TR 引腳連接到外部跟蹤電壓來實現此目的。輸出電壓使用電氣特性 中指定的典型增益和失調電壓跟蹤該電壓。

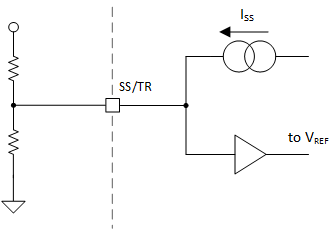

圖 8-5 跟蹤操作簡化版原理圖
當 SS/TR 引腳電壓高于 0.8V 時，內部電壓被鉗位，器件進入正常穩壓狀態。只要輸入電壓處于建議的工作條件內，這適用于具有相同行為的上升和下降跟蹤電壓。為了在 PFM 模式下降低 SS/TR 引腳電壓，器件不會從輸出端灌入電流。因此，如果負載較輕，輸出電壓的下降速度可能會慢于 SS/TR 引腳電壓。當使用外部電壓驅動 SS/TR 引腳時，請勿超過 SS/TR 引腳的額定電壓，即 6V。當 EN = 0 時，SS/TR 引腳在內部通過一個電阻器連接到 GND。
如果輸入電壓降至欠壓鎖定以下，輸出電壓會變?yōu)榱?，與跟蹤電壓無關。圖 8-6 展示了如何連接器件以通過跟蹤功能獲得比例式和同步時序控制。請參閱系統示例中的節 8.3.3。

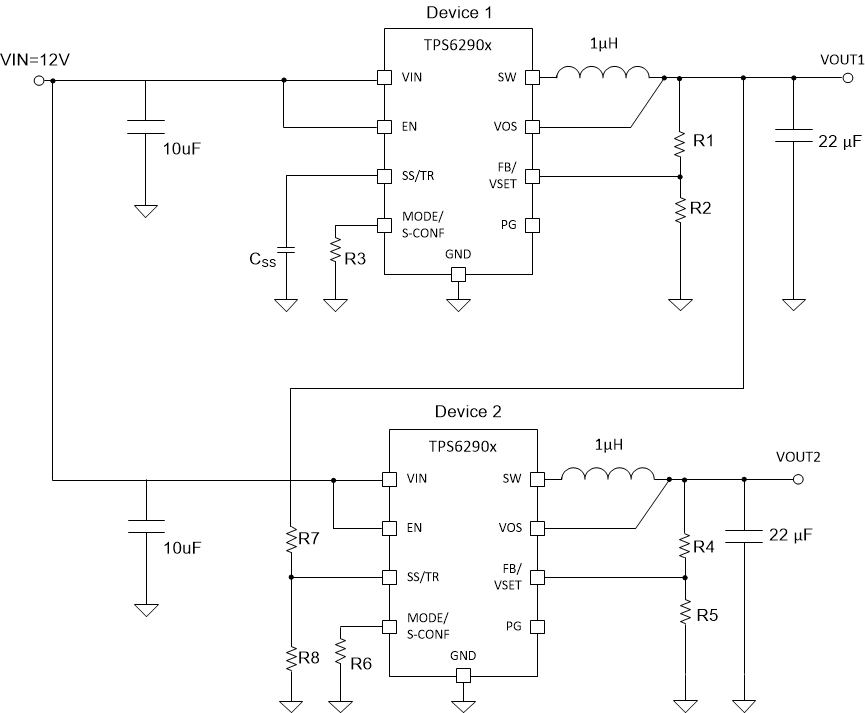

圖 8-6 比例式和同步啟動原理圖R7 和 R8 的電阻分壓器可用于將 VOUT2 的斜升速率更改為更快、更慢或與 VOUT1 相同。
通過將器件 1 的 VOUT 的 PG 引腳連接到器件 2 的 EN 引腳，可實現順序啟動。PG 需要上拉電阻。如果兩個電源共享同一個軟啟動電容器，則會發生比例式啟動序列。方程式 14 提供了軟啟動時間，但 SS/TR 電流必須加倍。有關這些電路以及其他跟蹤和時序控制電路的詳細信息，請參閱 SLVA470。
如果 FB 引腳上的電壓低于其 0.6V 的典型值，則輸出電壓精度可具有比額定電壓更寬的容差。從 SS/TR 引腳流出的 2.5μA 電流也會對跟蹤功能產生影響，尤其是對于 SS/TR 引腳上的高阻外部分壓器。
