8.3.1 LED 電源
TPS62902 可用作功率 LED 的電源。通過使用 SS/TR 引腳，可輕松將 FB 引腳設置為低于標稱值的值。這樣，檢測電阻上的壓降很低，避免過多的功率損耗。由于此引腳提供 2.5μA 電阻，反饋引腳電壓可根據方程式 21 通過外部電阻器進行調節。該壓降與 LED 電流成正比，用于將輸出電壓（陽極電壓）調節到適當?shù)碾娖?，以便?qū)動 LED。TPS62902 支持模擬和 PWM 調光。圖 8-82 所示為經過模擬調光測試的應用電路。

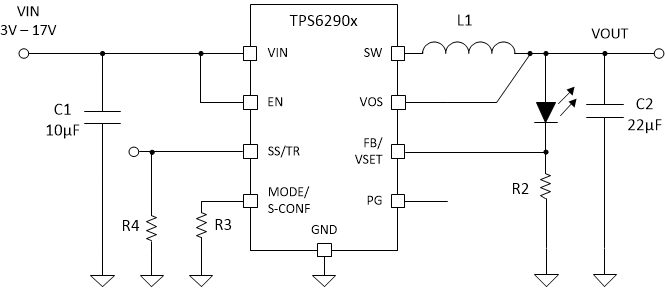

圖 8-82 單電源 LED 電源SS/TR 處的電阻器定義了 FB 電壓。使用方程式 21 通過 RSS/TR = R4 = 162kΩ 將其設置為 304mV。這可以將 R4 上的損耗從標稱 0.6V 反饋電壓削減一半，同時仍提供良好的精度。
方程式 21.
該器件現在提供由電阻器 R2 設置的從 FB/VSET 到 GND 的恒定電流。必須根據所用 LED 所需的正向電壓確定最小輸入電壓的額定值。SLVA451 中提供了更多信息。
