9.3.2 電壓跟蹤
TPS6281x-Q1 遵循施加到 SS/TR 引腳的電壓。SS/TR 的電壓斜坡達到 0.6V，可根據 0.6V 反饋電壓對輸出電壓進行斜坡處理。
跟蹤器件 1 的 3.3V 電壓（從而使兩個電源軌同時達到目標電壓）需要在器件 2 的 SS/TR 上使用一個電阻分壓器，該分壓器等于器件 1 的輸出分壓器。SS/TR 引腳上的 2.5μA 輸出電流會在由 R5 和 R6 構成的電阻分壓器上產生失調電壓。因此，R5 // R6 的等效電阻應保持在 15kΩ 以下。來自 SS/TR 的電流會導致 R6 上的電壓略高于 0.6V，這是理想情況，因為一旦 SS/TR 上的電壓高于 0.6V，器件 2 就會切換到內部基準。
如果兩個器件都必須在強制 PWM 模式下運行，TI 建議將器件 2 的 MODE 引腳連接到器件 1（控制器器件）的輸出電壓或電源正常信號。TPS6281x-Q1 具有由最短導通時間定義的占空比限制。對于低輸出電壓的跟蹤，一旦達到最小占空比，器件 2 便無法跟隨。在跟蹤正在進行時啟用 PFM 模式，可以讓用戶將輸出電壓斜降至接近 0V。

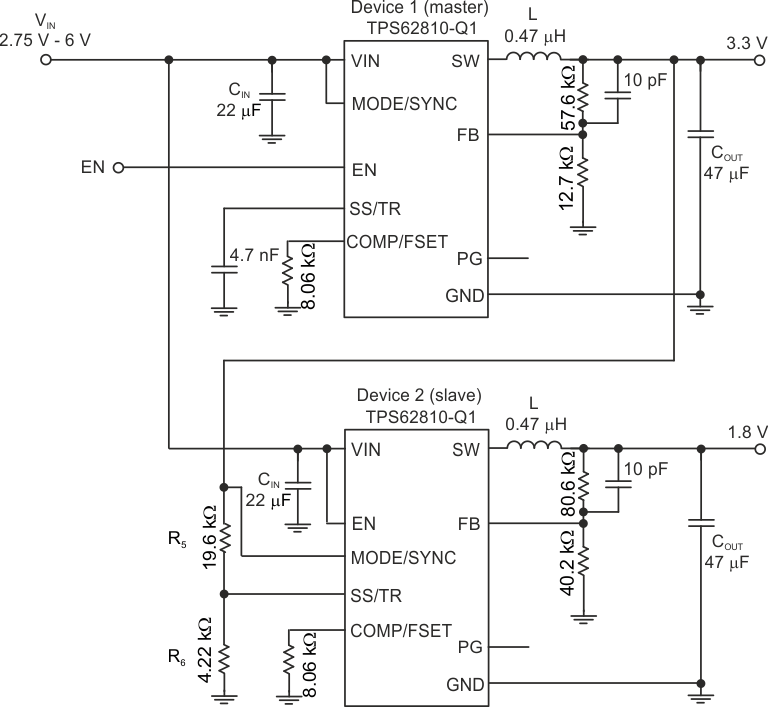

圖 9-58 輸出電壓跟蹤原理圖

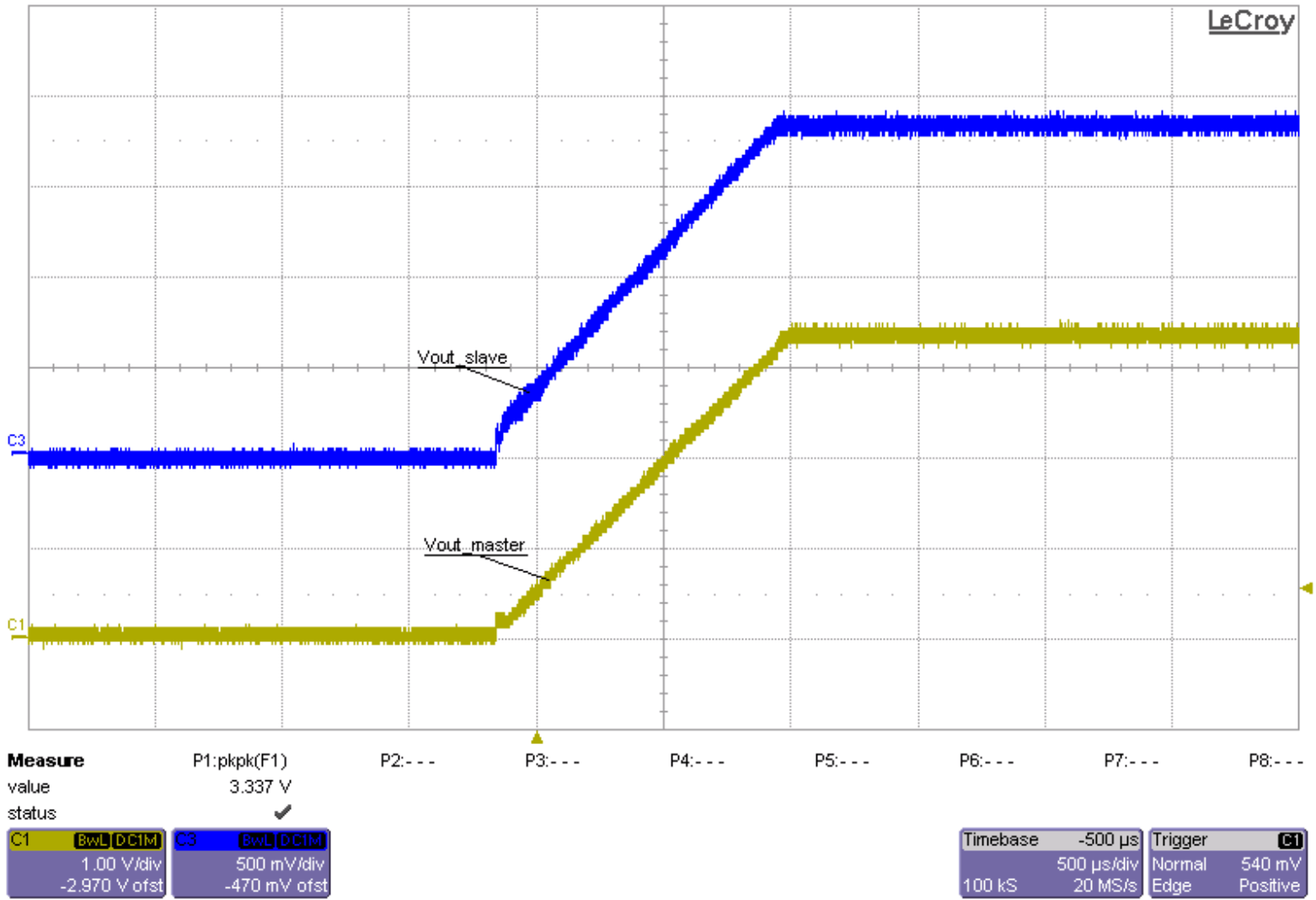

圖 9-59 輸出電壓跟蹤的示波器圖
