9.3.1 固定輸出電壓版本
具有內部固定輸出電壓的版本可讓用戶去掉外部反饋分壓器。這不僅能讓用戶減少整體設計的尺寸，還能提高精度，因?yàn)椴粫?huì)產生由外部分壓電阻引起的額外誤差。FB 引腳必須直接連接到輸出電壓，如圖 9-57 所示。在與此無關的情況下，通過將 COMP/FSET 連接到 GND，所示應用以內部定義的 2.25MHz 開關頻率運行。

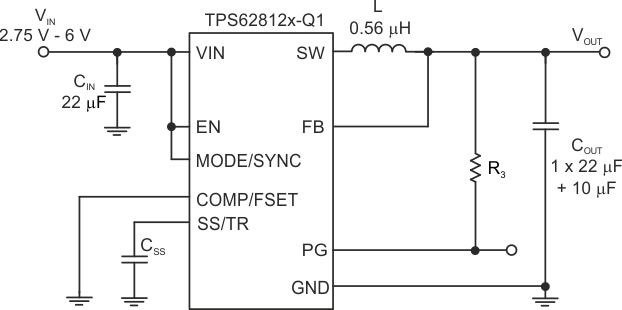

圖 9-57 固定輸出電壓版本的原理圖
