6.3.9 瞬態響應增強
當器件從連續導通模式 (CCM) 下的重負載狀態轉換為不連續導通模式 (DCM) 下的輕負載狀態時，PSM 抗尖峰脈沖功能會激活。在此轉換過程中，系統會先進入強制連續導通模式 (FCCM) 并持續 16 個周期，之后才切換至 DCM。此功能旨在確保 DCM 工作期間負載瞬變時能實現快速恢復。
圖 6-4 展示了負載釋放過程中的 16 周期和 32 周期 FCCM 運行狀態及動態 COMP 引腳定位。圖 6-5 展示了使用動態 COMP 引腳鉗位時的穩態自動跳躍模式運行狀態。
圖 6-4 FCCM 瞬態響應

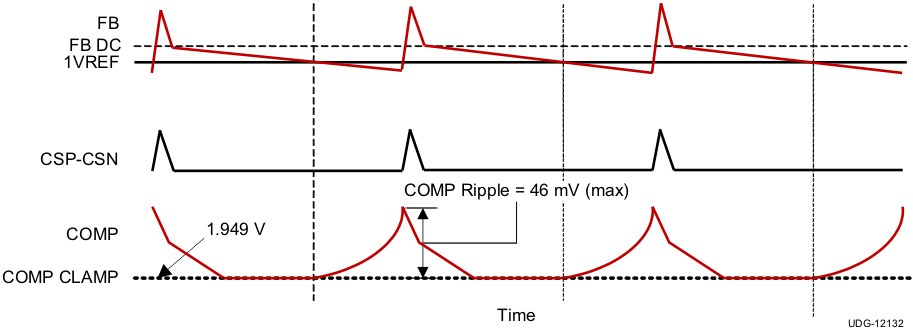

圖 6-5 自動跳躍模式瞬態響應
