7.4.2 布局示例
圖 7-9 展示了建議的頂面布局。元件參考標號與圖 7-1 中所示電路一致。EN 的電阻分壓器未用于圖 7-1 的電路中，但顯示于布局中以供參考。

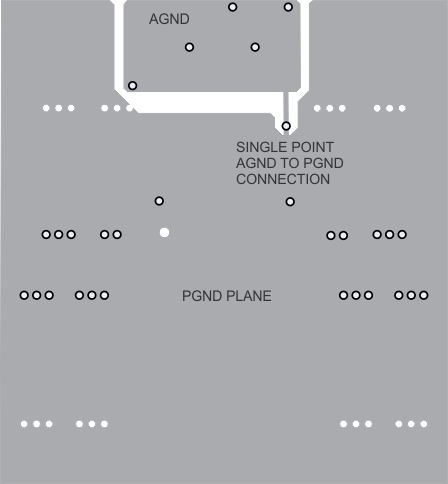

圖 7-9 頂層布局圖 7-10 展示了第一個內層的建議布局。該圖包含一個大面積 PGND 平面和一個小型 ANGD 隔離區域。AGND 和 PGND 通過單點連接以減小循環電流。

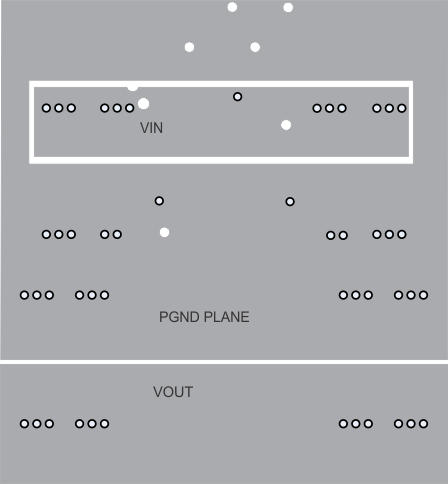

圖 7-10 中間層 1 布局圖 7-11 展示了第二個內層的建議布局。該圖包含一個大面積 PGND 平面、一個用于連接頂面兩個 VIN 銅箔區的小型覆銅區，以及另一個 VOUT 覆銅區。

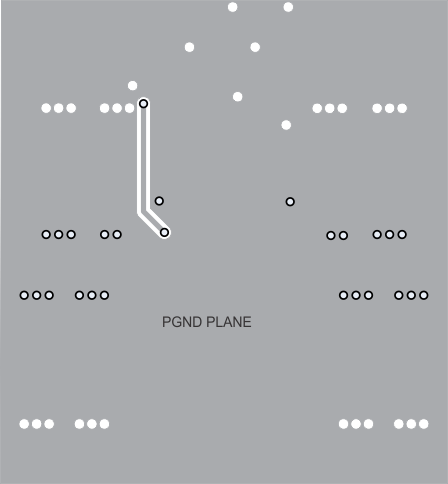

圖 7-11 中間層 2 布局圖 7-12 展示了底層的建議布局。該圖包含一個大面積 PGND 平面和一條用于將啟動電容器連接到 SW 節點的布線。
圖 7-12 底層布局
