6.3.3 4.7V LDO
VREG5 引腳是內部 4.7V 線性穩壓器的輸出，為所有內部電路和 MOSFET 柵極驅動器提供輔助電源。需要使用 4.7μF 電容器將 VREG5 引腳旁路。高于 LDO 內部輸出電壓的外部電壓可以覆蓋內部 LDO，在檢測到更高電壓后將內部 LDO 切換至外部電源軌。此操作可以提高轉換器的效率，因?yàn)殪o態電流現在從這個外部電源軌而不是從輸入電源流出。UVLO 電路監測 VREG5 引腳電壓，并在 VREG5 降至低于 UVLO 閾值時禁用輸出。在 VREG5 電源軌上使用外部輔助電源時，可以采用任何上電和斷電時序，但必須了解的是，如果 VREG5 電源軌上有放電路徑可以從 VREG5 拉取高于 LDO 內部電流限制 (ILIM5) 的電流，則 VREG5 LDO 關閉，從而關閉 TPS56C215 的輸出。如果不存在這種情況，并且外部 VREG5 電源軌關閉，則 VREG5 電壓將在幾納秒內切換到內部 LDO 電壓（通常為 4.7V）。圖 6-1 展示了當禁用對 VREG5 的外部偏置而 TPS56C215 的輸出保持不變時，VREG5 電壓從 5.5V 外部偏置到 4.7V 內部 LDO 輸出的轉換。

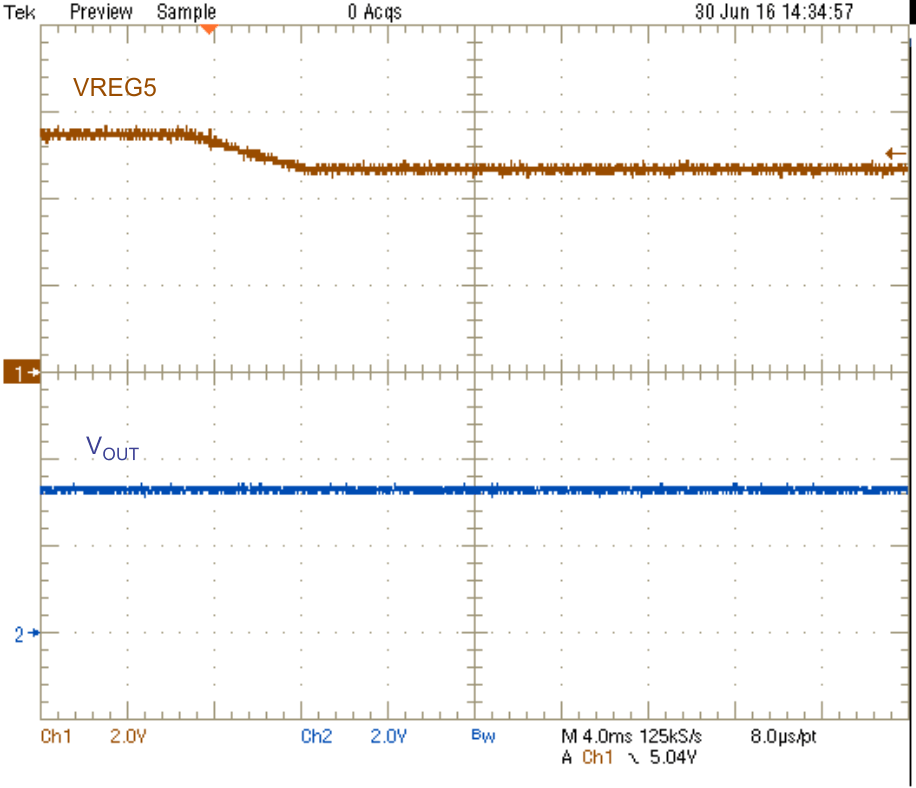

圖 6-1 VREG5 轉換
