3 說明
TPS56623x 是采用 QFN 9 引腳 1.5mm x 2.0mm 封裝的簡單、易用且高效的 6A 同步降壓轉換器。
這些器件采用更寬的電源輸入電壓范圍（3V 至 18V），通過 D-CAP3 控制模式提供快速瞬態響應，具有良好的線路和負載調節，無需外部補償，并支持低 ESR 輸出電容器。
TPS566231 和 TPS566231P 可在 Eco-mode 下運行，從而能在輕載運行期間實現高效率。器件設計為 ULQ? 直流/直流轉換器，可實現 50μA 靜態電流，從而在低功耗應用中延長電池壽命。TPS566238 和 TPS566238P 采用連續電流模式運行，可在所有負載條件下保持較低的輸出紋波。
TPS566231 和 TPS566238 軟啟動時間可通過 SS 引腳進行調節。TPS566231P 和 TPS566238P 通過 PG 引腳指示電源正常狀態。
TPS56623x 可支持以高達 98% 的占空比運行，并集成了全面的斷續模式 OVP、OCP、UVLO、OTP 和 UVP 保護。該器件系列均采用 9 引腳 1.5mm x 2.0mm HotRod 封裝。額定結溫范圍為 -40°C 至 125°C。
器件信息
| 器件型號 |
輕負載模式 | 引腳 9 定義 |
|---|---|---|
| TPS566231 | 自動跳過模式 | 軟啟動引腳 |
| TPS566238 | 連續電流模式 | 軟啟動引腳 |
| TPS566231P | 自動跳過模式 | 電源正常引腳 |
| TPS566238P | 連續電流模式 | 電源正常引腳 |
典型應用

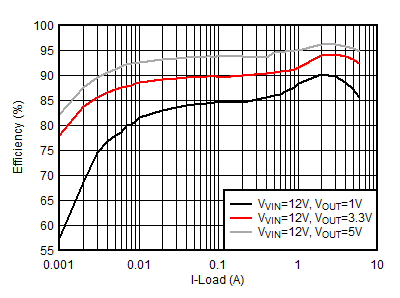

TPS566231 效率與輸出電流間的關系
