7.2.2.1 選擇開關頻率和工作模式（MODE 引腳）
開關頻率和輕負載工作模式由 MODE 引腳上的電阻進行配置。根據表 6-1，MODE 引腳連接到 VCC 以設置 1100kHz 的開關頻率，在輕負載時啟用不連續導通模式和跳躍模式。
選擇降壓轉換器的開關頻率時，必須考慮最短導通時間和最短關斷時間。方程式 6 可計算受最短導通時間限制前的最大 fSW。當達到具有 D-CAP3 控制模式的轉換器的最短導通時間限制時，有效開關頻率將改變以保持輸出電壓穩定。此計算忽略轉換器中的電阻壓降以提供最壞情況下的估算值。

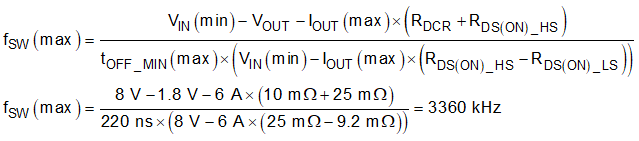

方程式 7 可計算受最短關斷時間限制前的最大 fSW。當達到具有 D-CAP3 控制模式的轉換器的最短關斷時間限制時，工作占空比將達到最大值，而輸出電壓將開始隨輸入電壓下降。該公式需要用到電感器的直流電阻 RDCR（在以下步驟中選擇），在該初步計算中假定電阻為 10mΩ。如果在受最短關斷時間限制的最大 fSW 附近工作，則在使用方程式 7 時必須考慮電阻隨溫度的變化。所選的 1100kHz fSW 低于兩個計算得出的最大值。
