3 說明
TPS28225 是一款高速驅動器，用于驅動具有自適應死區時間控制的 N 溝道互補驅動功率 MOSFET。此驅動器經過優化，適用于多種高電流單相和多相直流/直流轉換器。TPS28225 解決方案具有高效率和小尺寸，并提供低 EMI 發射。
其高效率通過高達 8.8V 的柵極驅動電壓、14ns 自適應死區時間控制、14ns 廣播延遲以及高電流（2A 拉電流和 4A 灌電流）驅動能力實現。較低柵極驅動器的 0.4? 阻抗保持功率 MOSFET 的柵極低于其閾值，并確保在高 dV/dt 相位結點轉換中不會產生擊穿電流。由內部二極管充電的自舉電容器支持在半橋配置中使用 N 溝道 MOSFET。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS28225 | D（SOIC，8） | 4.90mm × 3.91mm |
| DRB（VSON，8） | 3.00mm x 3.00mm |
(1) 有關所有可選封裝，請參閱 節 12。

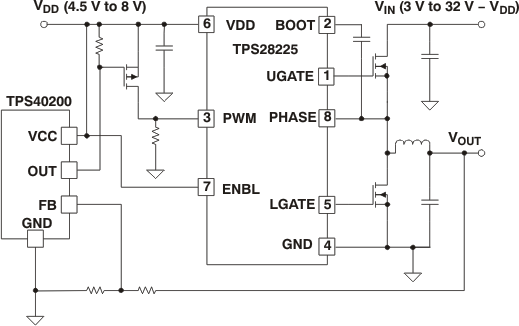

簡化版原理圖
