8.3.2 TVSP 器件配置和 ESD 保護
瞬態電壓保護和固件設置引腳 (TVSP) 有三個功能： 1) 啟動配置設置；2) USB 連接器引腳短接至 VBUS 或 VBAT 的保護；以及 3) USB 連接器引腳增強型 ESD 保護。
- RTVSP：上電時，TVSP 引腳和 PGND 之間的電阻決定了啟動方法、USB PD 端口 I2C 地址和 I2C 邏輯閾值。電阻值與具體器件相關；請參閱表 8-5。常見的配置如基本 TVSP 引腳連接 中所示，其中 RTVSP 開路，對應于 TVSP 索引 0。在器件初始化和啟動期間，通常在上電后的 4 秒內，VIN 必須高于 7.6V，以便確保 TVSP 引腳適當偏置至 5.5V。啟動完成后，器件可以在整個 VIN 范圍內運行。
- CTVSP：必須 將一個 0.1μF 電容器 (CTVSP) 連接到 PGND。將 CTVSP 盡可能靠近 TVSP 引腳放置，以盡量減小寄生電感。CTVSP 是集中保護電路的一部分，可增強連接器引腳 Px_CCy、Px_DP 和 Px_DM，防止其在短接至 VBUS、VBAT 和 ESD 事件期間損壞。為了確保內部 TVSP 穩壓器電路正常運行，建議使用 40V 0.1μF 電容器。
- TVSP 阻尼器網絡：電容 CDAMP 和電阻 RDAMP 形成一個 RC 網絡，可以防止在連接器引腳過壓和 ESD 事件期間過量電流流入器件內。
- CDAMP：必須 將一個 0.47μF 電容器與 RDAMP 串聯至 PGND。建議使用 40V 0.47μF 電容器。
- RDAMP：必須 將一個 10Ω 電阻器與 CDAMP 串聯至 PGND。建議使用 0.25W 額定值。
圖 8-4 基本 TVSP 引腳連接| CTVSP | RDAMP | CDAMP |
|---|---|---|
| 0.1μF | 10Ω | 0.47μF |
| RTVSP (kΩ) (1) | TVSP 索引 | ADC 值 | I2C 目標端口地址 (A | B)(2) | I2C 邏輯 (VDD) | 啟動模式 |
|---|---|---|---|---|---|
| 開路 | 0 | ≤ 10 (0x0A) | 0x22 | 0x26 | 3.3V | EEPROM |
| 93.1 | 1 | ≤ 24 (0x18) | 0x23 | 0x27 | 3.3V | 外部 HUB/MCU |
| 47.5 | 2 | ≤ 42 (0x2A) | 0x22 | 0x26 | 1.8V | EEPROM |
| 29.4 | 3 | ≤ 63 (0x3F) | 0x23 | 0x27 | 1.8V | 外部 HUB/MCU |
| 20.0 | 4 | ≤ 89 (0x59) | 0x23 | 0x27 | 3.3V | EEPROM |
| 14.7 | 5 | ≤ 119 (0x77) | 0x22 | 0x26 | 3.3V | 外部 HUB/MCU |
| 11.0 | 6 | ≤ 156 (0x9C) | 0x23 | 0x27 | 1.8V | EEPROM |
| 8.45 | 7 | ≤ 201 (0xC9) | 0x22 | 0x26 | 1.8V | 外部 HUB/MCU |
| 6.65 | 8 | ≤ 255 (0xFF) | 0x22 | 0x26 | 3.3V | 固件更新 |
| RTVSP (kΩ) | TVSP 索引 | ADC 值 | I2C 目標端口地址 (A | B) | I2C 邏輯 (VDD) | 啟動模式 |
|---|---|---|---|---|---|
| 開路 | 0 | ≤ 10 (0x0A) | 0x22 | 0x26 | 3.3V | EEPROM |
| 5.6 | 8 | ≤ 255 (0xFF) | 0x22 | 0x26 | 3.3V | 固件更新 |
| RTVSP (kΩ) (1) | TVSP 索引 | ADC 值 | I2C 目標端口地址 (A | B)(2) | I2C 邏輯 (VDD) | 啟動模式 |
|---|---|---|---|---|---|
| 開路 | 0 | ≤ 10 (0x0A) | 0x22 | 0x26 | 3.3V | EEPROM |
| 93.1 | 1 | ≤ 24 (0x18) | 0x23 | 0x27 | 3.3V | 外部 HUB/MCU |
| 47.5 | 2 | ≤ 42 (0x2A) | 0x22 | 0x26 | 1.8V | EEPROM |
| 26.7 | 3 | ≤ 63 (0x3F) | 0x23 | 0x27 | 1.8V | 外部 HUB/MCU |
| 18.2 | 4 | ≤ 89 (0x59) | 0x23 | 0x27 | 3.3V | EEPROM |
| 13.0 | 5 | ≤ 119 (0x77) | 0x22 | 0x26 | 3.3V | 外部 HUB/MCU |
| 9.53 | 6 | ≤ 156 (0x9C) | 0x23 | 0x27 | 1.8V | EEPROM |
| 7.5 | 7 | ≤ 201 (0xC9) | 0x22 | 0x26 | 1.8V | 外部 HUB/MCU |
| 5.6 | 8 | ≤ 255 (0xFF) | 0x22 | 0x26 | 3.3V | 固件更新 |
對于 TPS25762D-Q1 器件，在上電時會應用出廠編程的默認應用配置。當啟動模式配置為 EEPROM 但未加載 EEPROM 配置時將應用默認配置；例如，當 EEPROM 提供的映像無效或 EEPROM 未連接時，便是如此。加載默認應用配置時，最大端口輸出功率（端口 PDP）將使用 RTVSP 定義的 TVSP 索引進行配置。此運行模式的有效 TVSP 索引顯示在“RTVSP 端口最大 PDP 選擇（TPS25762DQRQLRQ1 和 TPS25772DQRQLRQ1）”中。
| RTVSP (kΩ) | TVSP 索引 | ADC 值 | I2C 目標端口地址 (A | B) | I2C 邏輯 (VDD) | 端口最大 PDP |
|---|---|---|---|---|---|
| 開路 | 0 | ≤ 10 (0x0A) | 0x22 | 0x26 | 3.3V | 60W |
| 47.5 | 2 | ≤ 42 (0x2A) | 0x22 | 0x26 | 1.8V | 45W |
| 18.2 | 4 | ≤ 89 (0x59) | 0x23 | 0x27 | 3.3V | 27W |
| 9.53 | 6 | ≤ 156 (0x9C) | 0x23 | 0x27 | 1.8V | 15W |
加載默認應用配置時的器件設置如表 8-7 所示。
| 參數 | TPS25762DQRQLRQ1 | TPS25772DQRQLRQ1 | 備注 |
|---|---|---|---|
| XID | 0x00 | 0x00 | |
| PID | 0x00 | 0x00 | |
| VID | 0x0451 | 0x0451 | TI VID |
| 端口最小功率 | 7.5W | 7.5W | 適用于所有端口 |
| 端口最大功率 | 60W/45W/27W/15W | 60W/45W/27W/15W | 由 TVSP 索引設置；適用于所有端口 |
| 系統最大功率 | 60W/45W/27W/15W | 端口最大功率 x 2 | |
| 端口 PPS | 啟用 | 啟用 | 適用于所有端口 |
| SPM 電源策略 | 不適用 | 保證容量 | |
| BC1.2 | 啟用 | 啟用 | 適用于所有端口 |
| 外部直流/直流 | 不適用 | TPS55288-Q1 | |
| 端口 A ILIM 過沖 | 400mA | 400mA | |
| 端口 A APDO ILIM 過沖 | 50mA | 50mA | |
| 端口 A 電纜補償 | 禁用 | 禁用 | |
| 端口 A 高 ILIM 延遲 | 啟用 | 啟用 | |
| 端口 B ILIM 過沖 | 不適用 | 400mA | |
| 端口 B APDO ILIM 過沖 | 不適用 | 50mA | |
| 端口 B 電纜補償 | 不適用 | 外部 | 由外部直流/直流轉換器設置 |
| 端口 B VBUS 升壓 | 不適用 | 0.1V | |
| 端口 B 放電 | 不適用 | 啟用 | 外部，由 GPIO9 控制 |
| 內部直流/直流轉換器頻率 | 400kHz | 400kHz | |
| 內部直流/直流轉換器抖動 | 10Hz | 10Hz | |
| 上電寬限期 | 15 分鐘 | 15 分鐘 | |
| 下電寬限期 | 15 分鐘 | 15 分鐘 | |
| 范圍 3 功率 | FULL | FULL | |
| 范圍 2 功率 | 60% | 60% | 系統最大功率的百分比 |
| 范圍 1 至 2 上升閾值 | 8.96V | 8.96V | 在 VIN 下測得 |
| 范圍 2 至 1 下降閾值 | 7.04V | 7.04V | 在 VIN 下測得 |
| 范圍 2 至 3 上升閾值 | 11.52V | 11.52V | 在 VIN 下測得 |
| 范圍 3 至 2 下降閾值 | 10.08V | 10.08V | 在 VIN 下測得 |
| 熱折返 | 啟用 | 啟用 | NTC/PTC 配置 |
| 相位 1 最大功率 | 60% | 60% | 系統最大功率的百分比 |
| 相位 1 上升閾值 | 2.044V | 2.044V | |
| 相位 1 下降閾值 | 1.988V | 1.988V | |
| 相位 2 最大功率 | 30% | 30% | 系統最大功率的百分比 |
| 相位 2 上升閾值 | 2.1V | 2.1V | |
| 相位 2 下降閾值 | 2.044V | 2.044V | |
| 相位 3 最大功率 | 0% | 0% | 系統最大功率的百分比 |
| 相位 3 上升閾值 | 2.142V | 2.142V | |
| 相位 3 下降閾值 | 2.086V | 2.086V |

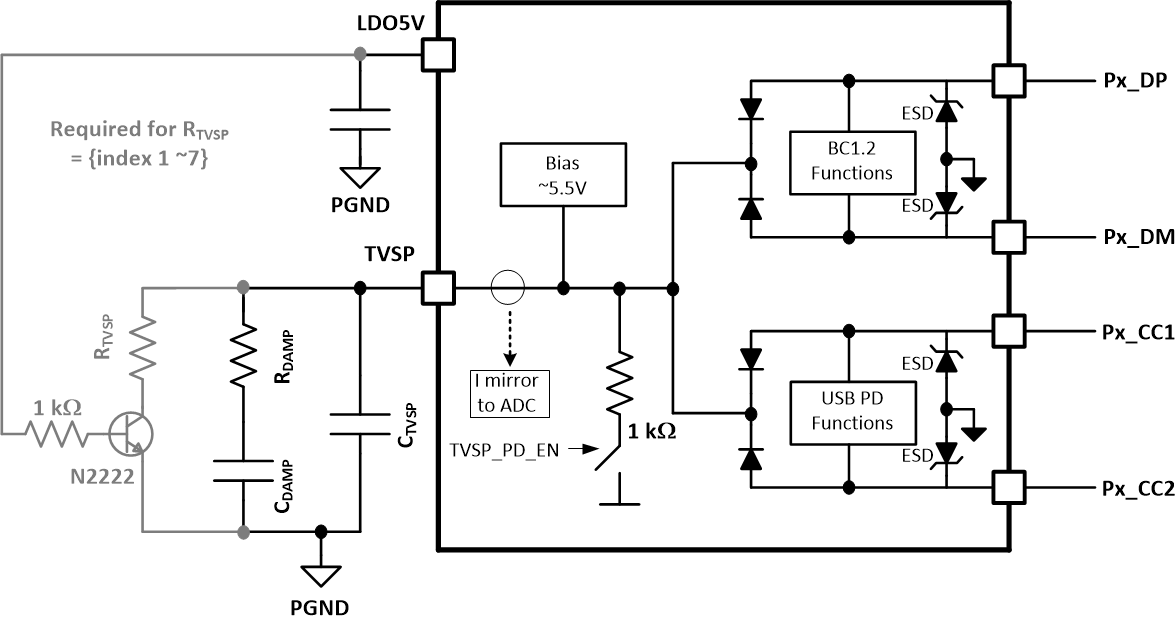

需要 TVSP 索引 0（RTVSP 開路）以外配置的應用（如 RTVSP 配置設置 (TPS257xxCQRQLRQ1) 和 RTVSP 配置設置 (TPS257xxDQRQLRQ1) 中所示）必須實施與圖 8-5 所示類似的電路。雙極晶體管的基極連接到 LDO_5V 以提供 TVSP 電阻器的正確上電時序控制 - 禁用 TPS25762-Q1 時關閉，啟用 TPS25762-Q1 時開啟。建議使用 2N2222，因為它具有較大的集電極-發射極擊穿電壓、低成本以及廣泛的可用性。
圖 8-5 RTVSP 電路配置可在 PA_DP 和 PA_DM 引腳上使用 USB 端點來更新器件固件。要啟用固件更新模式，請使用 TVSP 和 PGND 之間對應于 TVSP 索引 8 的電阻來啟動器件?？梢酝ㄟ^對器件進行下電上電或通過將 EN/UVLO 引腳暫時拉至低于 VEN(OPER) 閾值來執行啟動周期。圖 8-6 中顯示了啟用 USB 端點固件更新模式的示例電路。
圖 8-6 啟用 USB 端點固件更新模式的示例電路
