3 說明
TPS22914/15 是一款小型、低 RON、具有受控壓擺率的單通道負載開關。此器件包含一個可在 1.05V 至 5.5V 輸入電壓范圍內運行的 N 溝道 MOSFET，并且支持 2A 的最大持續電流。開關由可與低壓控制信號直接連接的打開和關閉輸入控制。
該器件具有小尺寸和低 RON，非常適合空間受限的電池供電型應用。該開關還具有寬輸入電壓范圍，使器件可用作多個不同電壓軌的多用途設計。該器件的受控上升時間可大幅降低大容量負載電容所產生的浪涌電流，從而降低或消除電源壓降。TPS22915 通過集成一個 143Ω 下拉電阻器以在開關關閉時實現快速輸出放電 (QOD)，可進一步縮小總體解決方案尺寸。
TPS22914/15 采用節省空間的小型 0.74mm × 0.74mm、0.4mm 間距、0.5mm 高度的 4 引腳晶圓芯片級 (WCSP) 封裝 (YFP)。該器件在自然通風環境下的運行溫度范圍為 –40°C 至 +105℃。
(1) 有關更多信息，請參閱 節 12。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

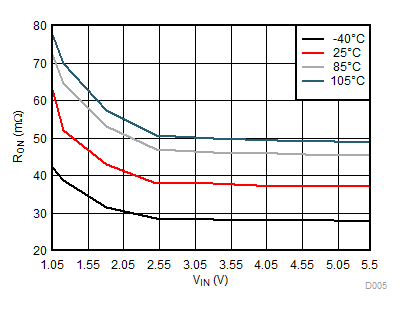

RON 與 VIN 之間的關系 (IOUT = -200mA)

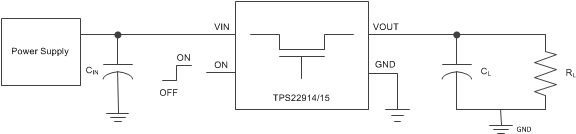

簡化版原理圖
