8.1 導通電阻
TMUX7348F 和 TMUX7349F 的導通電阻是器件源極 (Sx) 和漏極 (Dx) 引腳之間的歐姆電阻。導通電阻隨輸入電壓和電源電壓的變化而變化。符號 RON 用于表示導通電阻。圖 8-1 展示了用于測量 RON 的測量設置。ΔRON 表示任意兩個通道的 RON 之間的差，而 RON_FLAT 表示平坦度，該平坦度定義為在指定模擬信號范圍內測量的導通電阻的最大值和最小值之間的差。

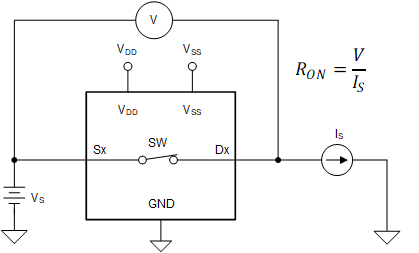

圖 8-1 導通電阻測量設置
