9.2.2 詳細設計過程
圖 9-1 所示的應用展示了如何使用多路復用器來簡化信號鏈，并監控發送到單個 ADC 通道的多個輸入信號。在此示例中，ADC 具有高達 ±12.288V 的軟件可編程輸入范圍。ADC 還具有高達 ±20V 的過壓保護，這允許多路復用器采用比輸入信號范圍更寬的電源電壓供電，以更大限度提高多路復用器的導通電阻性能，同時仍然保持超出可用信號范圍的系統級過壓保護。多路復用器和 ADC 均能夠在 -55°C 至 +125°C 的擴展工業溫度范圍內運行，從而可用于更廣泛的工業系統。

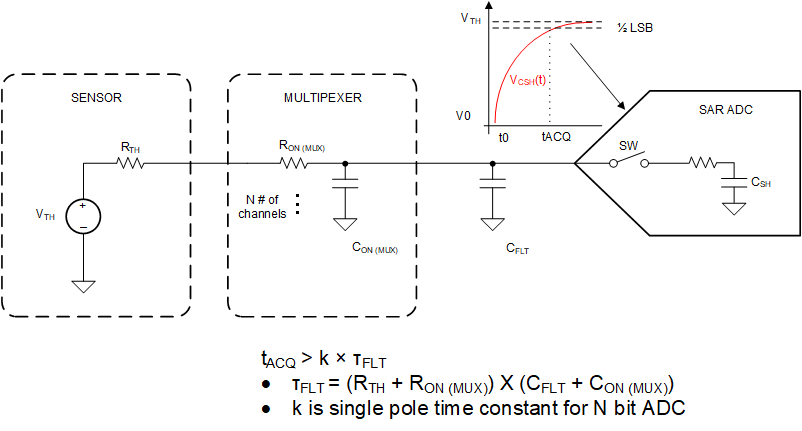

許多 SAR ADC 都具有由采樣開關和采樣電容器組成的模擬輸入結構。許多信號鏈都會有一個驅動放大器，來幫助向 ADC 輸入提供電荷，以滿足快速系統采集時間要求。不過，驅動 SAR ADC 并不總是需要驅動放大器。圖 9-2 展示了傳感器通過多路復用器后直接驅動 SAR ADC 輸入的典型示意圖。濾波電容器 (CFLT) 連接到 ADC 的輸入以減少采樣電荷注入，并提供電荷桶，以便為 ADC 的內部采樣保持電容器快速充電。
傳感器模塊將器件簡化為戴維南等效電壓源 (VTH) 和電阻 (RTH)，相關信息可參閱器件數據表。類似地，多路復用器可以被視為串聯電阻 (RON(MUX)) 和電容 (CON(MUX))。為了確保信號鏈的較高精度，系統應能夠在 ADC 采集時間內穩定在 1/2LSB 以內。時間常數的計算公式如圖 9-2 中所示。該公式突顯了選擇具有低導通電阻的多路復用器以進一步減小系統時間常數的重要性。此外，多路復用器的低電荷注入性能有助于減少轉換誤差并提高測量精度。
圖 9-2 驅動 SAR ADC
