16.3 導通漏電流
源極導通漏電流定義為開關閉合時流入或流出源極引腳的漏電流。該電流用符號 IS(ON) 表示。
漏極導通漏電流定義為開關閉合時流入或流出漏極引腳的漏電流。該電流用符號 ID(ON) 表示。

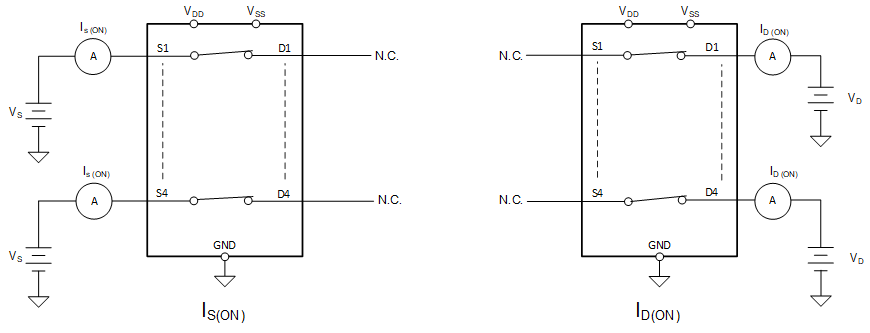

在測量期間，源極引腳或漏極引腳均保持懸空。圖 16-3 展示了用于測量導通漏電流（用 IS(ON) 或 ID(ON) 表示）的電路。
圖 16-3 導通漏電流測量設置
