16.4 tON 和 tOFF 時間
開通時間定義為使能上升到超過邏輯閾值后器件輸出上升至 90% 所需的時間。90% 的測量值用于提供器件的時序。然后，系統級時序可以考慮到由負載電阻和負載電容所增加的時間常數。圖 16-4 顯示了用于測量開通時間（用符號 tON 表示）的設置。
關斷時間定義為使能下降到超過邏輯閾值后器件輸出下降至 10% 所需的時間。10% 的測量值用于提供器件的時序。然后，系統級時序可以考慮到由負載電阻和負載電容所增加的時間常數。圖 16-4 顯示了用于測量關斷時間（用符號 tOFF 表示）的設置。

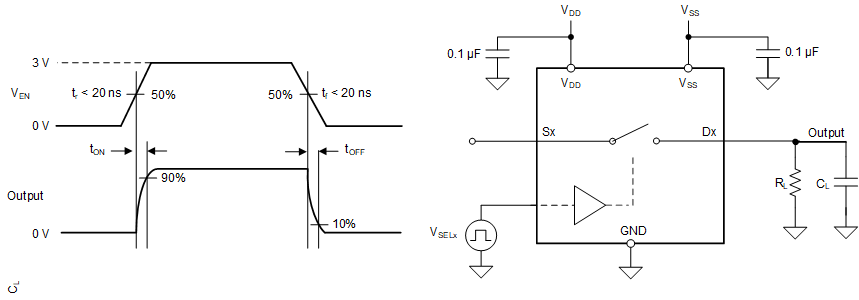

圖 16-4 開通和關斷時間測量設置
