3 說明
TMUX136 器件是一款高性能 6GHz 雙通道 2:1 開關，同時支持差分和單端信號。該器件具有 2.3V 至 4.8V 的較寬 VCC 范圍，支持?jǐn)嚯姳Ｗo(hù)功能，當 VCC 引腳斷電時，強制所有 I/O 引腳進入高阻抗模式。TMUX136 的部分引腳支持 1.8V 控制電壓，允許它們直接與低電壓處理器的通用 I/O (GPIO) 相連。輸入和輸出分別位于器件兩側的直通引腳排列簡化了布局布線。這一特性連同器件的低導通電阻和低導通電容，使得 TMUX136 成為支持切換各種模擬信號和數字通信協議標準（包括 I3C 等高速標準）的出色器件。
TMUX136 采用小型 10 引腳 UQFN 封裝，尺寸僅為 1.5mm × 2mm，非常適合 PCB 面積有限的情況。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

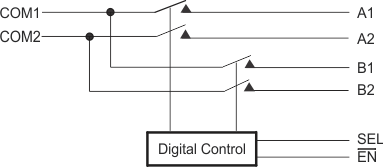

簡化原理圖
功能方框圖
