ZHCSJM0G April 2019 – November 2023 TMP61-Q1
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
立即開始使用熱敏電阻設計工具，它提供了完整的電阻與溫度關系表（R-T 表）的計算以及用于推導溫度和示例 C 代碼的有用方法。
TMP61-Q1 線性熱敏電阻可在整個溫度范圍內提供線性度和始終如一的靈敏度，支持使用簡單而準確的方法進行溫度轉換。該器件的低功耗和較小的熱質量可充分減小自發熱。
這些器件具有內置的高溫失效防護性能以及對環境變化的強大抵抗力，設計用于長壽命的高性能應用。TMP6 系列器件外型小巧，可靠近熱源放置，并具有快速響應時間。
與 NTC 熱敏電阻相比，它具有以下優點：無需額外的線性化電路、更大程度減少校準工作量、電阻容差變化更小、高溫下靈敏度更高以及可節省時間和內存的簡化轉換方法。
TMP61-Q1 目前采用 0402 X1SON 封裝、0603 SOT-5X3 封裝，以及 2 引腳穿孔式 TO-92S 封裝。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| TMP61-Q1 | DEC（X1SON，2） | 1.00mm × 0.60mm |
| LPG（TO-92S，2） | 4.00mm x 1.52mm | |
| DYA（SOT-5X3，2） | 1.60mm × 0.80mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
典型實現電路

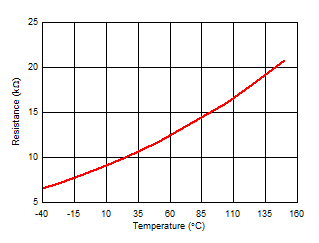

典型電阻與環境溫度間的關系
