8.5.2 I2C 和 SMBus 接口
TMP4718 具有可由控制器配置或讀取的標準雙向 I2C 接口。I2C 總線上的每個目標器件都有一個特定的器件地址，以便區別于同一 I2C 總線上的其他目標器件。許多目標器件在啟動時需要進行配置以設置器件行為。這通常在控制器訪問具有唯一寄存器地址的目標器件的內部寄存器映射時完成。一個器件可以有一個或多個用于存儲、寫入或讀取數據的寄存器。TMP4718 具有 50ns 毛刺信號抑制濾波器，可兼容 I3C 混合總線。
物理 I2C 接口由串行時鐘 (SCL) 和串行數據 (SDA) 線組成。SDA 和 SCL 線都必須通過上拉電阻器連接至電源。上拉電阻器的阻值由 I2C 線上的電容值決定。另請參閱 I2C 總線上拉電阻計算 應用手冊。只有當總線處于空閑狀態時，才能啟動數據傳輸。如果在停止條件后，SDA 和 SCL 線都為高電平，則認為總線處于空閑狀態（請參閱圖 8-10 和圖 8-11）。有關控制器如何訪問 TMP4718 的詳細過程，請參閱可調默認 T_CRIT 溫度上限可調默認 T_CRIT 溫度上限故障隊列單穩態轉換中斷和比較器模式關斷模式連續轉換模式編程溫度數據格式I2C 和 SMBus 接口器件地址總線事務寫入讀取可調默認 T_CRIT 溫度上限 和可調默認 T_CRIT 溫度上限可調默認 T_CRIT 溫度上限故障隊列單穩態轉換中斷和比較器模式關斷模式連續轉換模式編程溫度數據格式I2C 和 SMBus 接口器件地址總線事務寫入讀取可調默認 T_CRIT 溫度上限 部分。

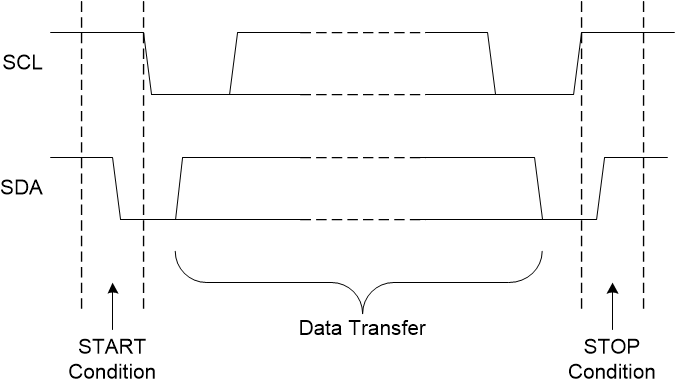

圖 8-10 啟動和停止條件的定義
圖 8-11 位傳輸
