8.3.7 濾波
遠程結溫傳感器通常在嘈雜的環境中實現。噪聲通常是由會破壞測量結果的快速數字信號造成的。數字濾波器可用于遠程溫度測量，來降低噪聲的影響。該濾波器可編程，啟用時具有兩個電平。1 級取四次連續采樣的移動平均值。2 級取八次連續采樣的移動平均值。數字濾波器的輸出存儲在遠程溫度結果寄存器中，并將溫度限值與該值進行比較。對脈沖和階躍輸入的濾波器響應分別如圖 8-3 和圖 8-4 所示?？赏ㄟ^在寄存器設置中設定所需的電平來啟用或禁用濾波器。默認情況下，數字濾波器處于禁用狀態。
在濾波器被設定為 00h 后，平均值被清除。濾波可用于連續轉換或單穩態轉換。

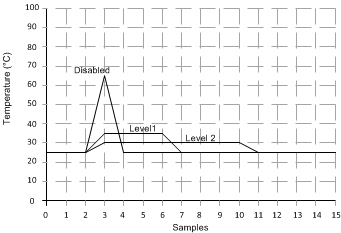

圖 8-3 濾波器對脈沖輸入的響應
圖 8-4 濾波器對階躍輸入的響應除了器件的內置數字濾波器，TI 建議用戶在遠程通道的 DP 和 DN 引腳之間添加一個外部電容器。當器件在嘈雜的環境中運行時，該電容器充當旁路濾波器，有助于減少高頻 EMI 噪聲。建議的最佳電容值為 470pF，該值不應超過 3nF，以保證溫度傳感器正常運行。
