6 引腳配置和功能

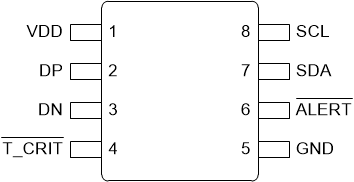

圖 6-1 DGK 封裝 8 引腳 VSSOP（頂視圖）引腳功能
| 引腳 | I/O(1) | 說明 | |
|---|---|---|---|
| 名稱 | DGK | ||
| VDD | 1 | P | 電源引腳。使用一個 0.1μF 電容器旁路至 GND。 |
| DP | 2 | I/O | 與遠程溫度傳感器的正極連接。如果未使用遠程二極管，則將 DP 連接到 DN。在 DP 和 DN 之間放置一個 470pF 電容器，用于噪聲濾波（如果需要）。 |
| DN | 3 | I/O | 與遠程溫度傳感器的負極連接。如果未使用遠程二極管，則將 DP 連接到 DN。在 DP 和 DN 之間放置一個 470pF 電容器，用于噪聲濾波（如果需要）。 |
| T_CRIT | 4 | I/O | 開漏臨界溫度警報引腳。需要一個連接到 VDD（或單獨的總線）的上拉電阻。上拉電阻值用于配置遠程和本地通道的默認 T_CRIT 和 ALERT 溫度上限。如需更多信息，請參閱可調默認 T_CRIT 溫度上限。 |
| GND | 5 | G | 接地連接 |
| ALERT | 6 | I/O | 開漏溫度警報引腳。需要一個連接到 VDD（或單獨的總線）的上拉電阻。上拉電阻值用于配置遠程和本地通道的默認 T_CRIT 和 ALERT 溫度上限。如需更多信息，請參閱可調默認 T_CRIT 溫度上限。 |
| SDA | 7 | I/O | 開漏串行數據線。需要上拉電阻。 |
| SCL | 8 | I | 開漏串行時鐘 輸入線路。請注意，不支持 I2C 時鐘延展。 |
(1) I = 輸入，O = 輸出，I/O = 輸入或輸出，G = 接地，P = 電源。
