8.4.4.2 比較器模式
如果配置寄存器中的 INT_COMP 位設置為 0，器件將處于比較器模式。將器件從中斷模式更改為比較器模式，會立即清除 Alert_Status 寄存器并復位 ALERT 引腳。然后，TMP126 將在下一次溫度轉換時按照本節所述運行。在此模式下，器件會將每次轉換結束時的溫度結果與限值寄存器進行比較。如果啟用標志以置位 ALERT，ALERT 將反映限值的狀態位。例如，如果啟用了 THigh_Flag 警報并且超過了 THigh_Limit，則在 THigh_Status 位為 1 時將置位 ALERT。如果未在 Alert_Enable 寄存器中啟用 THigh_Flag 警報，則當 THigh_Status 位為 1 時 ALERT 將不會置位。
在低于遲滯的轉換后，狀態位將設置為“0”，并且 ALERT 將取消置位。與中斷模式不同，當讀取 Alert_Status 寄存器時，ALERT 行為不受影響。如果在 Alert_Enable 寄存器中禁用警報標志，則當相應的位引起警報時，ALERT 引腳將立即取消置位。如果有兩種狀態影響 ALERT（例如 THigh_Limit 和 Slew_Rate_Limit），并且其中一個警報已禁用，則在未超出另一個限值之前 ALERT 將保持置位。例如，如果 ALERT 因高壓擺率和溫度高而置位，然后禁用壓擺率警報，則僅當溫度降至遲滯值以下時，ALERT 才會取消置位。如果兩個警報都被禁用，則 ALERT 隨后將取消置位。
因此，這種模式能夠有效地讓器件發揮上限閾值檢測器的作用。如果應用需要檢測溫度是否已超過所需閾值，就可以使用這個模式。圖 8-8 顯示了此模式的時序圖。

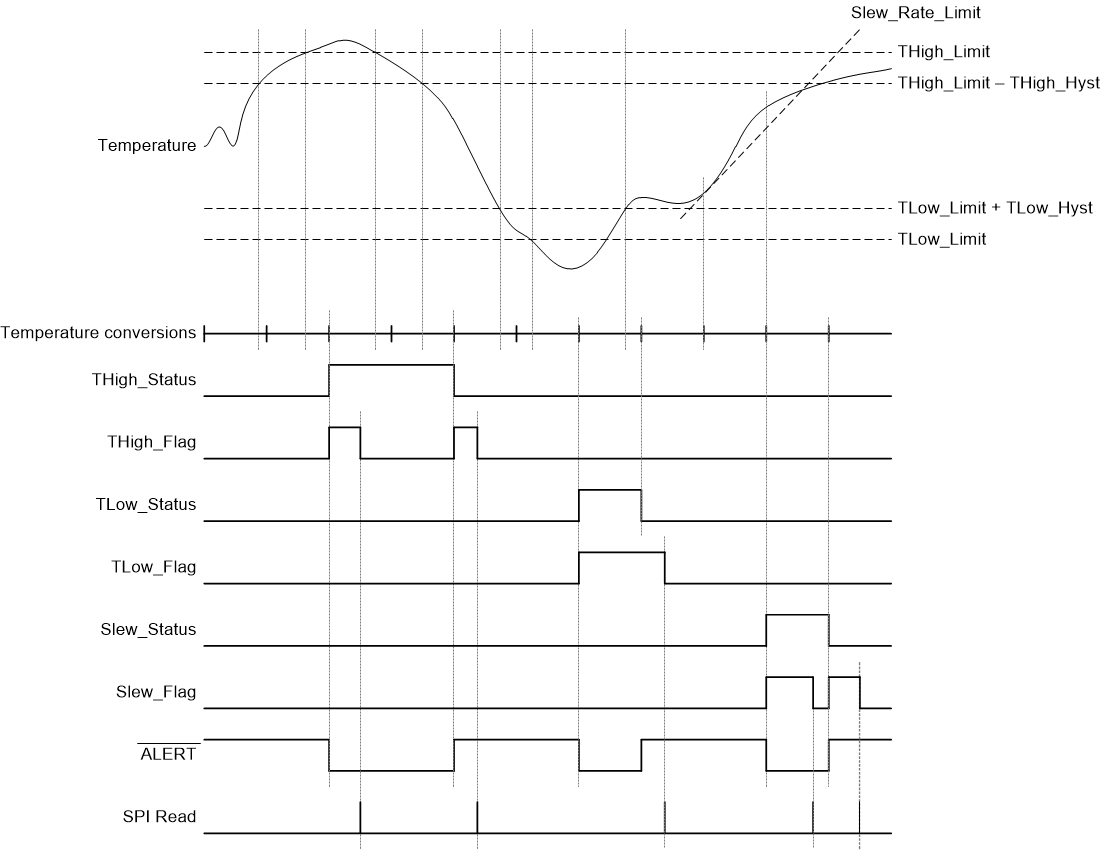

圖 8-8 比較器模式時序圖
