8.4.1 連續轉換模式
當配置寄存器中的模式位設置為 0 時，該器件在連續轉換模式下運行。圖 8-4 顯示了器件在此模式下持續執行溫度轉換。TMP126 不會等到轉換周期結束才更新溫度，而是在溫度轉換結束時更新溫度結果寄存器。在一個已完成的有效轉換后，Data_Ready 標志位設置為 1。用戶可以讀取中斷/狀態寄存器或溫度結果寄存器，以清除 Data_Ready 標志。因此，Data_Ready_Flag 可用于確定轉換何時完成，以便外部控制器能夠?qū)⒔Y(jié)果寄存器的讀取與轉換結果的更新同步。用戶可以設置配置寄存器中的 Data_Ready_Flag_En 位，以監測 ALERT 引腳上 Data_Ready_Flag 的狀態。
每個轉換周期都由一個有效溫度轉換后跟一個待機期間組成。在待機期間，TMP126 將停用所有測量電路以節省功耗，但仍保持可用于任何 SPI 通信。該器件在溫度轉換期間通常會消耗 75μA 電流，而在低功耗待機期間僅消耗 1μA 電流。溫度轉換的持續時間將保持固定，但可以使用配置寄存器中的 Conv_Period[2:0] 位字段來配置轉換周期，從而能夠根據應用要求優化器件的平均電流消耗。更改轉換周期還會影響溫度結果更新率，因為溫度結果寄存器會在每次溫度轉換結束時更新。
使用Equation1 來計算器件在連續轉換模式下的平均電流消耗。

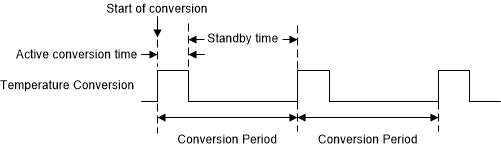

圖 8-4 轉換周期時序圖
