3 說明
TMP1075 精度最高，功耗最低，是行業標準 LM75 和 TMP75 數字溫度傳感器的替代產品。TMP1075 采用 SOIC-8、VSSOP-8、WSON-8 和 SOT563-6 封裝，可提供引腳對引腳及軟件兼容，以便快速升級任何現有 xx75 設計。TMP1075 新增的封裝為 2.0 × 2.0mm DFN 和 1.6 × 1.6mm SOT563-6，與 SOIC 封裝相比，印刷電路板 (PCB) 封裝面積分別減少了 82% 和 89%。
TMP1075 可在較寬的工作溫度范圍內實現 ±1°C 的精度，它還具有一個可提供 0.0625°C 溫度分辨率的片上 12 位模數轉換器 (ADC)。
TMP1075 兼容兩線制 SMBus 接口和 I2C 接口，支持高達 32 個器件地址并提供 SMBus 復位和警報功能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TMP1075 | VSSOP/DGK (8) | 3.00mm × 3.00mm |
| SOIC/D (8) | 4.90mm × 3.91mm | |
| WSON/DSG (8) | 2.00mm × 2.00mm | |
| SOT563/DRL (6)(2) | 1.20mm × 1.60mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 可作為 TMP1075N 訂購。
簡化版原理圖
DGK 和 D 封裝

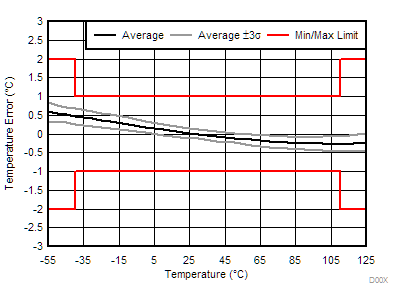

溫度精度
