7.3.2 重復脈沖電流 SOA

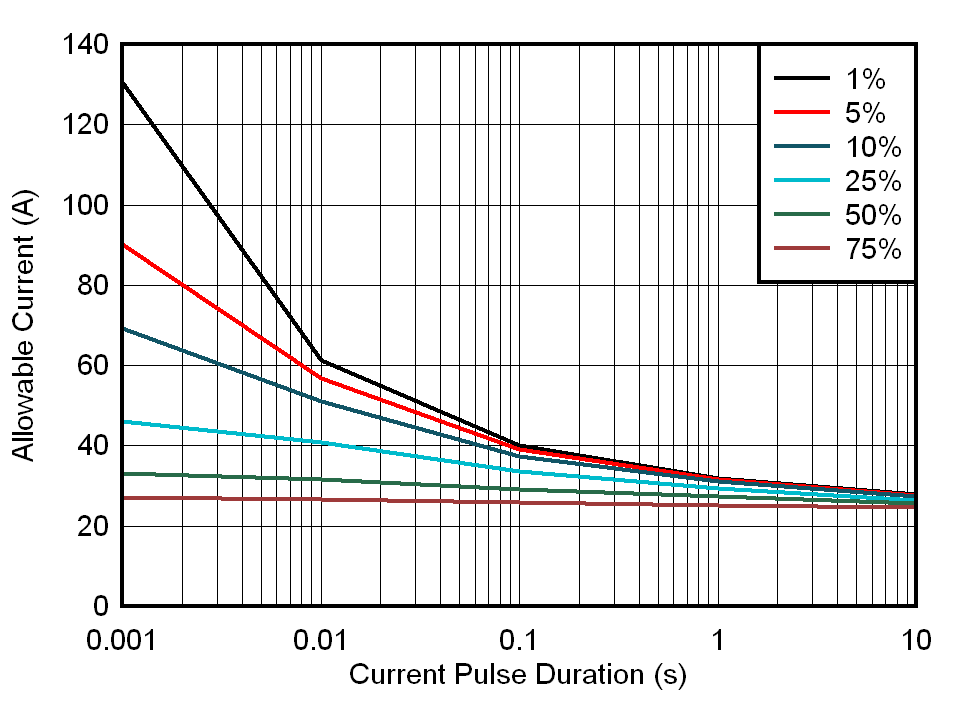

對于在高電流和無電流之間傳輸脈沖電流的應用，允許的能力受到引線框中短時間發熱的限制。TMCS1101-Q1 在某些條件下可以承受更高的電流范圍，但是，對于重復的脈沖事件，電流電平必須同時滿足脈沖電流 SOA 和 RMS 持續電流約束條件。脈沖持續時間、占空比和環境溫度都會影響重復脈沖事件的 SOA。圖 7-6、圖 7-7、圖 7-8 和圖 7-9 根據 TMCS1101EVM 的測試結果說明了重復應力水平，在該測試結果下，參數性能和隔離完整性在多個環境溫度的后應力下不受影響。在高占空比或長脈沖持續時間下，對于由方程式 15 定義的 RMS 值，該限值接近持續電流 SOA。
方程式 15.
其中
- IIN,RMS 為 RMS 輸入電流電平
- IIN,P 為脈沖峰值輸入電流
- D 為脈沖占空比
| TA = 25°C | ||
| TA = 105°C | ||
| TA = 85°C | ||
| TA = 125°C | ||
