9.1.1 總誤差計算示例
可以針對任意器件條件和電流電平計算總誤差。考慮的誤差源必須包括以輸入為基準的失調電流、電源抑制、輸入共模抑制、靈敏度誤差、非線性、以及任何外部場引起的誤差。有些誤差源是誤差的重要驅動因素，而有些則對當前誤差的影響不大，因此應以百分比形式比較每一個誤差源。失調電壓（方程式 22）、CMRR（方程式 24）、PSRR（方程式 23），和外部場誤差（方程式 25）均以輸入為基準，因此將其除以實際輸入電流 IIN 即可計算出百分比誤差。對于靈敏度誤差和非線性誤差的計算，可以使用電氣特性 表中明確指定的百分比限值。
在計算整個溫度范圍內的誤差貢獻時，只有輸入失調電流和靈敏度誤差貢獻顯著變化。若要確定給定溫度范圍 (ΔT) 內的失調誤差，請使用方程式 26 計算總失調誤差電流。針對 –40°C 至 85°C 和 –40°C 至 125°C 都規定了靈敏度誤差。必須根據應用工作環境溫度范圍使用相應的規格。
為了準確計算器件的總預期誤差，必須參考工作條件來理解上述每個單獨分量的貢獻。為了考慮統計上不相關的各個誤差源，必須使用平方和根 (RSS) 誤差計算公式來計算總誤差。對于 TMCS1101-Q1，只有以輸入為基準的失調電流 (IOS)、CMRR 和 PSRR 具有統計相關性。這些誤差項合并在 RSS 計算公式中從而反映該性質，如方程式 27（對于室溫）和方程式 28（對于給定的溫度范圍）所示。通過使用適當?shù)恼`差項規范，可以應用相同的方法來計算總誤差的典型值。

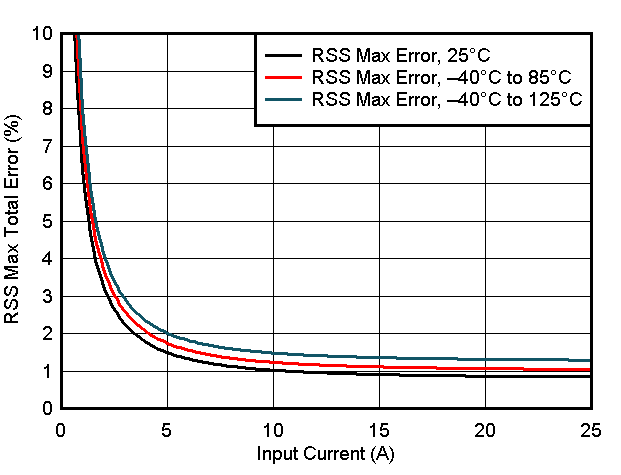

總誤差計算公式對實際輸入電流有很強的依賴性；因此，應始終計算所需動態范圍內的總誤差。這些曲線在高電流電平下逐漸接近靈敏度和非線性誤差，而在低電流電平下由于失調誤差項與分母中的輸入電流而接近無窮大。任何電流測量系統的關鍵品質因數都包括滿量程電流下的總誤差百分比，以及誤差保持在某個關鍵水平以下的輸入電流動態范圍。圖 9-1 說明了室溫下以及整個溫度范圍內，TMCS1101A2B 在 VS 為 5V 時 RSS 最大總誤差與輸入電流的函數關系。
圖 9-1 RSS 誤差與輸入電流間的關系
