3 說明
TLV930x-Q1 系列（TLV9301-Q1、TLV9302-Q1 和 TLV9304-Q1）是 40V 成本優化型運算放大器系列。這些器件具有出色的通用直流和交流規格，包括軌到軌輸出、低失調電壓（典型值為 ±0.5mV）、低溫漂（典型值為 ±2μV/°C）和 1MHz 帶寬。
寬差分輸入電壓范圍、高輸出電流 (±60mA) 以及高壓擺率 (3V/μs) 等便利特性使 TLV930x-Q1 成為一款適用于高電壓成本敏感型應用的強大運算放大器。
TLV930x-Q1 系列運算放大器采用標準封裝，額定工作溫度范圍為 -40°C 至 125°C。
器件信息
| 器件型號(1) | 通道數 | 封裝 | 封裝尺寸(2) |
|---|---|---|---|
| TLV9301-Q1(4) | 單通道 | DBV（SOT-23，5）(3) | 2.9mm × 2.8mm |
| DCK（SC70，5）(3) | 2mm × 2.1mm | ||
| TLV9302-Q1(4) | 雙通道 | D（SOIC，8）(3) | 4.9mm × 6mm |
| PW（TSSOP，8）(3) | 3mm × 6.4mm | ||
| TLV9304-Q1 | 四通道 | D（SOIC，14）(3) | 8.65mm × 6mm |
| PW（TSSOP，14） | 5mm × 6.4mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 此封裝僅為預發布狀態。
(4) 此器件僅為預發布狀態。

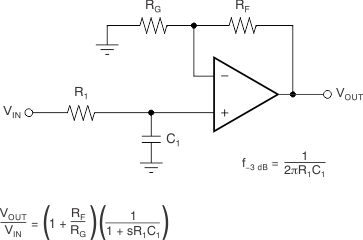

TLV930x-Q1 應用于單極低通濾波器
