6.3.1 輸入保護電路
TLV914x 使用特殊的輸入架構來消除對輸入保護二極管的需求，但在瞬態情形下仍能提供可靠的輸入保護?？梢酝ㄟ^快速瞬態階躍響應來激活圖 6-1 中所示的常規輸入二極管保護方案，但由于存在交流電路徑，這將引入信號失真和穩定延時時間，如圖 6-2 所示。對于低增益電路，這些快速斜向輸入信號前向偏置背對背二極管，這會導致輸入電流增加，進而使穩定時間延長。
圖 6-1 TLV914x 輸入保護不限制差分輸入能力

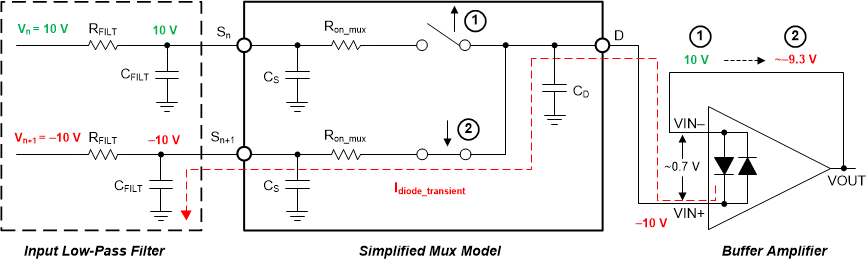

圖 6-2 背對背二極管造成穩定問題TLV914x 系列運算放大器采用專利輸入保護架構，為高壓應用提供了真正的高阻抗差分輸入能力，不會引入額外的信號失真或延遲的穩定時間，因此該器件非常適合用于多通道、高開關輸入應用。TLV914x 能夠承受高達 18V 的最大差分?jǐn)[幅（運算放大器的反相和同相引腳之間的電壓），因此該器件適合用于開環配置。有關詳細信息，請參閱支持多路復用器的精密運算放大器 應用簡報。
