3 說明
TLV914x 系列（TLV9141、TLV9142 和 TLV9144）是高電壓 (18V) 軌到軌輸入和輸出 (RRIO) 運算放大器系列。由于該系列具有每通道 7μA 的低靜態電流，因此這些器件為低功耗應用提供了出色的性能。
TLV914x 系列提供出色的直流精度，包括低失調電壓（典型值為 ±265μV）、低溫漂（典型值為 ±0.2μV/°C）、40mA 短路電流限制、140dB 的高 PSRR 和 108dB 的高 CMRR，適用于主輸入對范圍內的高壓運行。這些器件還可在 2.7V 至 18V 的寬電源電壓范圍內工作。因此，TLV914x 是靈活、穩健且高性能的運算放大器，適用于高電壓工業應用。
這些器件還具有 125kHz 的增益帶寬積和 3.4μVpeak-to-peak 的低 1/f 閃爍噪聲（0.1Hz 至 10Hz）。該系列能夠直接驅動高達 350nF 的容性負載，同時保持 30 度或更高的相位裕度。TLV914x 運算放大器系列提供多種業界通用封裝，額定工作溫度范圍為 –40°C 至 125°C。
| 器件型號 | 通道數 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|---|
| TLV9141 | 單通道 | DBV（SOT-23，5） | 2.9mm × 2.8mm |
| D（SOIC，8） | 4.9mm × 6mm | ||
| TLV9142 | 雙通道 | PW（TSSOP，8） | 3mm × 6.4mm |
| D（SOIC，8） | 4.9mm × 6mm | ||
| TLV9144 | 四通道 | D（SOIC，14） | 8.65mm × 6mm |
| PW（TSSOP，14） | 5mm × 6.4mm | ||
| N（PDIP，14） | 19.3mm × 7.94mm |

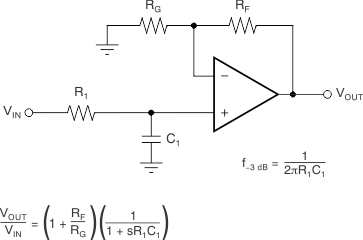

單極低通濾波器
