6.3.2 共模電壓范圍
TLV914x 是一款 18V 的真正軌到軌輸入運算放大器，其輸入共模范圍擴展到兩個電源軌。此寬范圍通過并聯互補的 PMOS 和 NMOS 差分輸入對實現，如圖 6-3 所示。當輸入電壓接近正電源軌（通常從 (V+) – 1V 至正電源）時，NMOS 對有效。當輸入電壓為負電源電壓到大約 (V+) – 2V 時，PMOS 對處于激活狀態。有一個小轉換區域，多通道通常介于 (V+) – 2V 至 (V+) – 1V 之間，在這個區間內兩個輸入對都打開。此轉換區域會隨工藝不同而略有波動。在此區域內，與在該區域外運行相比，PSRR、CMRR、失調電壓、溫漂、噪聲和 THD 性能可能會下降。
圖 5-17 更詳細地顯示了典型器件在輸入電壓失調方面的轉換區域。
有關共模電壓范圍和互補對相互作用的更多信息，請參閱具有互補對輸入級的運算放大器：設計有哪些取舍？模擬設計期刊。

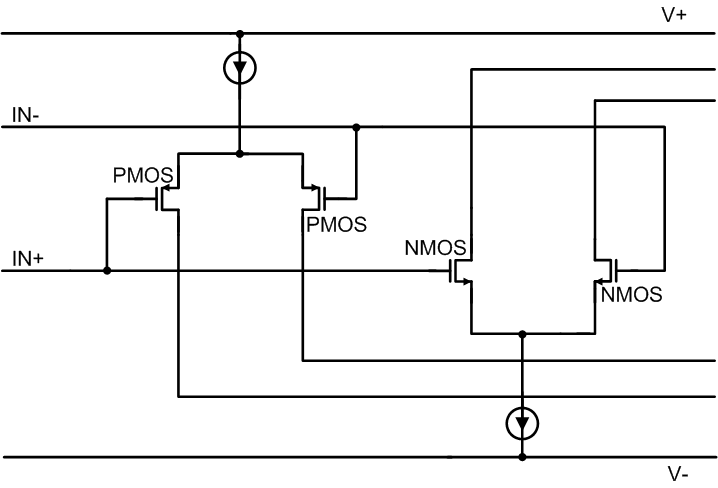

圖 6-3 軌到軌輸入級
