3 說明
TLV910x-Q1 系列（TLV9101-Q1、TLV9102-Q1 和 TLV9104-Q1）是 16V 通用運算放大器系列。此器件系列具有出色的直流精度和交流性能，包括軌到軌輸入/輸出、低失調電壓（典型值為 ±300μV）、低溫漂（典型值為 ±0.6μV/°C）和 1.1MHz 帶寬。
TLV910x-Q1 具有寬差模和共模輸入電壓范圍、高輸出電流（±80mA，典型值）、高壓擺率（4.5V/μs，典型值）和低功耗運行模式（115μA，典型值），因而是一款穩定的高速、高性能運算放大器，適用于各種汽車應用。
TLV910x-Q1 系列運算放大器采用多種封裝，額定工作溫度范圍為 -40°C 至 125°C。
器件信息
| 器件型號(1) | 通道數 | 封裝 | 封裝尺寸 (4) |
|---|---|---|---|
| TLV9101-Q1(2) | 單通道 | DBV（SOT-23，5）(3) | 2.9mm × 2.8mm |
| DCK（SC70，5）(3) | 2mm × 2.1mm | ||
| TLV9102-Q1(2) | 雙通道 | D（SOIC，8）(3) | 4.9mm × 6mm |
| DGK（VSSOP，8）(3) | 3mm × 4.9mm | ||
| TLV9104-Q1 | 四通道 | D（SOIC，14）(3) | 8.65mm × 6mm |
| PW（TSSOP，14） | 5mm × 6.4mm |
(1) 有關所有可用封裝，請參閱節 10。
(2) 此器件僅為預發布狀態。
(3) 此封裝僅為預發布狀態。
(4) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

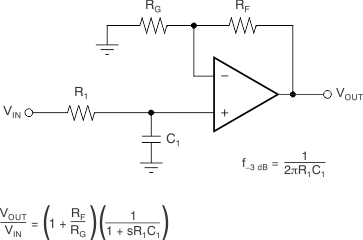

TLV910x-Q1 應用于單極低通濾波器
