8.3.5 電氣過載

設計人員常常會問到有關運算放大器承受電氣過應力 (EOS) 的能力的問題。這些問題的重點在于器件輸入，但同時也會涉及電源引腳甚至是輸出引腳。這些不同引腳功能的每一個功能具有由獨特的半導體制造工藝和連接到引腳的特定電路確定的電氣過載限值。此外，這些電路均內置內部靜電放電 (ESD) 保護功能，可在產品組裝之前和組裝過程中保護電路不受意外 ESD 事件的影響。

能夠充分了解該基本 ESD 電路及其與電氣過應力事件的關聯性會有所幫助。圖 8-2 展示了 TLV674x 中包含的 ESD 電路（用虛線區域指示）。ESD 保護電路涉及從輸入和輸出引腳連接并路由回內部供電線路的數個導流二極管，其中二極管在吸收器件或電源 ESD 單元（運算放大器的內在部分）處相接。該保護電路在電路正常工作時處于未激活狀態。

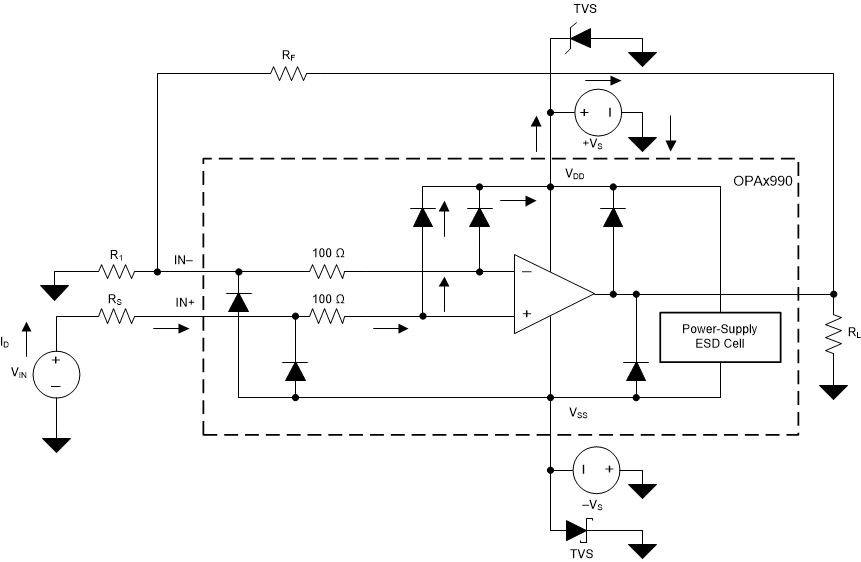

圖 8-2 與典型電路應用相關的等效內部 ESD 電路

ESD 事件持續時間非常短，電壓非常高（例如，1kV，100ns），而 EOS 事件持續時間長，電壓較低（例如，50V，100ms）。ESD 二極管設計用于電路外 ESD 保護（即在器件被焊接到 PCB 上之前的組裝、測試和貯存階段）。在 ESD 事件中，ESD 信號通過 ESD 導流二極管傳遞給吸收電路（列為 ESD 電源電路）。ESD 吸收電路將電源鉗制在一個安全的水平。

盡管這種行為對于電路外保護來說是必要的，但如果在電路內激活，則會導致過流和損壞。瞬態電壓抑制器 (TVS) 可用于防止電路內 ESD 事件過程中因打開 ESD 吸收電路而導致的損壞。使用適當?shù)南蘖麟娮韬?TVS 二極管則允許使用器件 ESD 二極管來防止 EOS 事件。

TLV674x 系列在所有引腳上均整合了內部靜電放電 (ESD) 保護電路，如上所示。只要電流如Topic Link Label7.1中所述限制為 10mA，這些 ESD 保護二極管還能提供電路內的輸入過驅保護。圖 8-3 展示了如何通過將串聯輸入電阻器添加到被驅動的輸入端來限制輸入電流。這個被添加的電阻器會增加放大器輸入上的熱噪聲，而在噪聲敏感應用中需要將它的值保持在最小水平上。

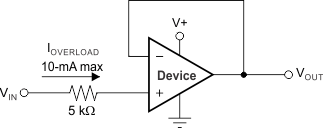

圖 8-3 輸入電流保護
