6.4.2 內部遲滯

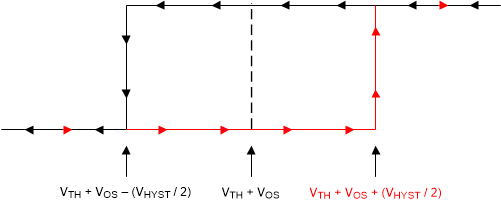

器件遲滯傳遞曲線如下所示。該曲線是一個涉及三個分量的函數：VTH、VOS 和 VHYST：
- VTH 是實際設定電壓或閾值跳變電壓。
- VOS 是 VIN+ 和 VIN– 之間的內部失調電壓。該電壓與 VTH 相加以形成實際跳變點，比較器必須響應該跳變點以改變輸出狀態。
- VHYST 是旨在降低比較器對噪聲敏感性的內部遲滯（或跳變窗口）。
（TLV351x 系列通常為 2mV）
圖 6-2 遲滯傳遞曲線
