3 說明
TLV351x 是具有推挽輸出的 5V 單通道和雙通道比較器系列。該系列具有出色的速度功率組合，傳播延遲為 6ns，整個電源電壓范圍為 2.7V 至 5.5V，每個通道的靜態電源電流僅為 1mA。
所有器件都包含上電復位 (POR) 功能。這可確保輸出處于已知狀態（輸出低電平），直到達到最小電源電壓，然后輸出才對輸入做出響應，從而防止系統上電和斷電期間出現錯誤輸出。同樣，TLV351x 可方便地采用標準引線式和無引線封裝，具有軌到軌輸入、低失調電壓和大輸出驅動電流等特性。這些特性再加上快速響應時間，使得比較器非常適合用于電流檢測、過零檢測以及精度和速度至關重要的各種其他應用。
所有器件可在 -40°C 至 125°C 的寬工作溫度范圍內運行。
器件信息
| 器件型號 | 封裝 (1) | 本體尺寸（標稱值）(2) |
|---|---|---|
|
TLV3511 |
SC-70 (5) | 1.25mm × 2.00mm |
| SOT-23 (5) | 1.60mm × 2.90mm | |
| SOT (5)（預發布） | 1.2mm × 1.5mm | |
|
TLV3512 |
VSSOP (8)（預發布） | 3.00mm × 3.00mm |
| WSON (8)（預發布） | 2.00mm × 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

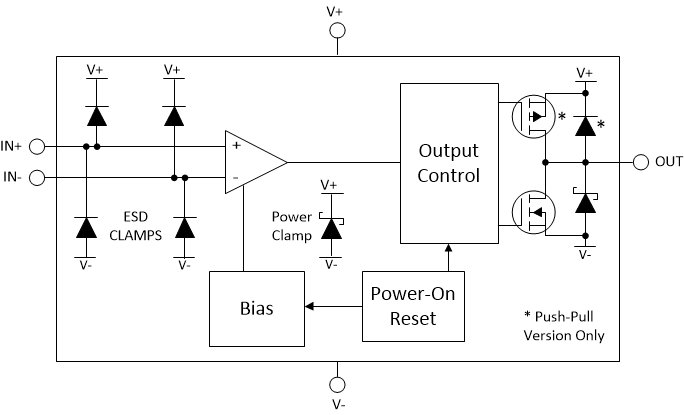

方框圖
低側電流檢測
