6.1.1 驅動大容性負載
TLV2711 旨在驅動比大多數 CMOS 運算放大器更大的容性負載。圖 5-31 說明了驅動最高達 600pF 的負載并同時保持良好的相位裕度 (Rnull = 0Ω) 的能力。
器件輸出端（請參閱 圖 6-1）的更小的串聯電阻器 (Rnull) 可在驅動大容性負載時改善增益裕度和相位裕度。添加該串聯電阻會產生兩個影響。第一個影響是該串聯電阻在傳遞函數中引入了一個零點。第二個影響是該串聯電阻降低了傳遞函數中與輸出負載相關的極點頻率。
引入傳遞函數的零點等于串聯電阻乘以負載電容。要計算相位裕度的改善，請使用 方程式 1。
方程式 1. Δ?m1 = tan–1 (2 × π × UGBW × Rnull × CL)
其中
- Δφm1 = 相位裕度的改善
- UGBW = 單位增益帶寬頻率
- Rnull = 輸出串聯電阻
- CL = 負載電容

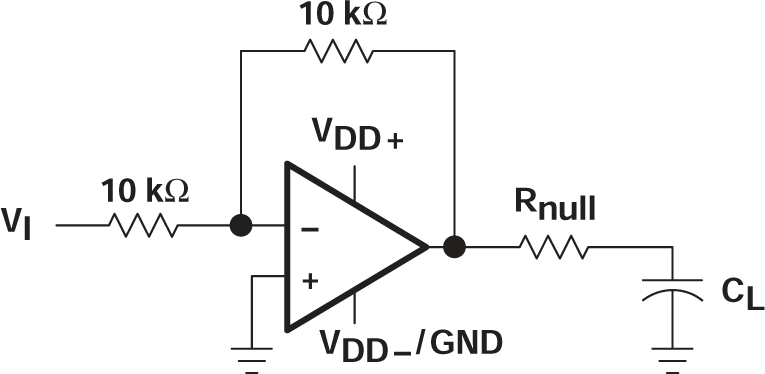

圖 6-1 串聯電阻電路
