7.3.4 有源濾波器
TLVx365-Q1 是需要寬帶寬、快速轉換率、低噪聲、單電源運算放大器的有源濾波器應用的理想選擇。圖 7-6 展示了采用多反饋 (MFB) 拓?fù)涞?500kHz 二階低通濾波器。這些組件經過挑選，旨在提供最大平坦度的巴特沃斯型響應。超過截止頻率時，具有每十倍頻 –40dB 的下降率。巴特沃斯響應設計用于需要可預測增益特性的應用，例如在 ADC 前面使用的抗混疊濾波器。

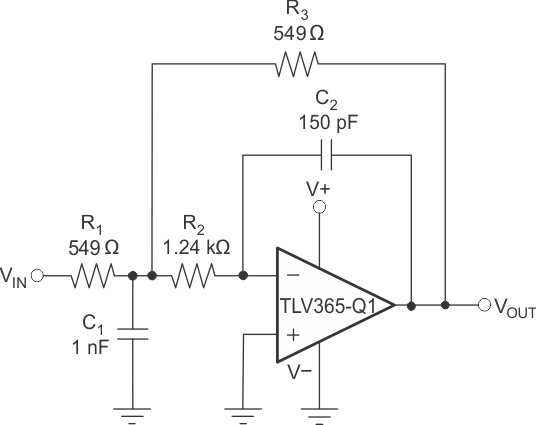

圖 7-6 二階巴特沃斯 500kHz 低通濾波器在考慮使用 MFB 濾波器時，輸出相對于輸入反相。如果不需要反相，可以通過下面的其中一種方法實現同相輸出：
- 添加反相放大器
- 額外增加一個二階 MFB 級
- 使用同相濾波器拓?fù)?，?Sallen-Key
圖 7-7 展示了 Sallen-Key 拓?fù)洹?/p>

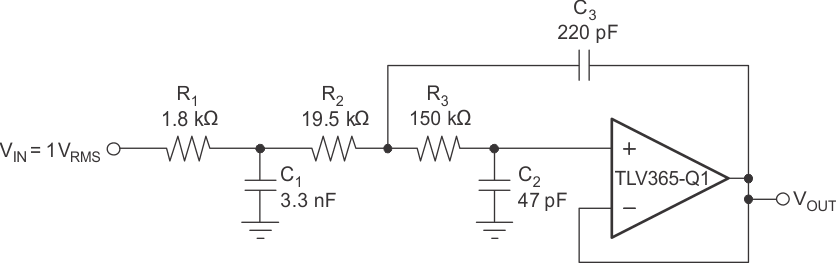

圖 7-7 配置為三級 20kHz Sallen-Key 濾波器
