7.3.5 容性負載和穩定性
TLVx314-Q1 專用于 需要驅動 容性負載的應用。與所有運算放大器一樣，可能存在會使 TLVx314-Q1 變得不穩定的特定情況。在確定放大器的運行是否穩定時，需要考慮特定的運算放大器電路配置、布局、增益和輸出負載等因素。與增益更高的放大器相比，
在單位增益 (1V/V) 緩沖器配置下驅動電容負載的運算放大器更容易出現不穩定的情況。電容負載與運算放大器輸出電阻相結合后，在反饋環路內產生一個使相補角降級的極點。當電容負載增加時，相補角的降級會增大。在單位增益配置下運行時，TLVx314-Q1 在純?nèi)菪载?fù)載高達大約 1nF 時仍然保持穩定。某些較大的電容器（電容值大于 1μF 的 CL 電容器）的等效串聯電阻 (ESR) 足以改變反饋環路內的相位特性，從而使放大器保持穩定。增加放大器閉環增益使得放大器能夠驅動更大的電容。如果在電壓增益更高時測出放大器的過沖響應，可發現此能力的增長十分明顯，如Figure 8 所示。

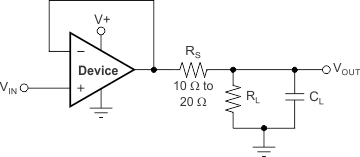

插入一個小電阻器（通常為 10Ω 至 20Ω）可以增加采用單位增益配置的放大器的容性負載驅動能力（如Figure 14 所示）。這個電阻器大大減少了與大電容負載相關的過沖和振鈴。然而，這個技巧的一個可能問題是這個增加的串聯電阻和任一與負載電容并聯的連接電阻會生成一個分壓器。此分壓器在輸出上引入一個減少輸出擺幅的增益誤差。
Figure 14. 改進容性負載驅動
