ZHCSH12A October 2017 – December 2018 TLV2313-Q1 , TLV313-Q1
PRODUCTION DATA.
8.3.5 容性負載和穩定性
TLVx313-Q1 系列器件旨在用于 需要驅動 容性負載的應用。與所有運算放大器一樣，在某些特定情況下，TLVx313-Q1 器件可能會變得不穩定。當確定放大器是否在運行中保持穩定時，需要考慮特定運算放大器電路配置、布局布線、增益和輸出負載等因素。相對于運行在較高噪聲增益上的放大器，一個用單位增益 (+1V/V) 配置來驅動電容負載的的運算放大器不穩定的可能性更大。與運算放大器輸出電阻結合在一起的電容負載在反饋環路內生成一個使相位裕量降級的極點。相位裕量的減小隨著負載電容的增加而增加。在單位增益配置下運行時，TLVx313-Q1 器件在純容性負載達到大約 1nF 時仍然保持穩定。某些電容器（CL 大于 1µF）的等效串聯電阻 (ESR) 足以改變反饋環路內的相位特性，從而使放大器保持穩定。增加放大器閉環增益使得放大器能夠驅動更大的電容。當在更高電壓增益上觀察放大器的過沖響應時，這個增加的驅動能力會十分明顯。
當放大器在單位增益配置下運行時，增大其電容負載驅動能力的一種方法就是插入一個小電阻器（一般為 10Ω 到 20Ω），使其與輸出串聯（如 Figure 19 中所示）。這個電阻器將大大減少與大電容負載相關的過沖和振鈴。但這個方法可能會帶來一個問題，即增加的串聯電阻和任一與容性負載并聯的電阻會生成一個分壓器。此分壓器在輸出上引入一個減少輸出擺幅的增益誤差。

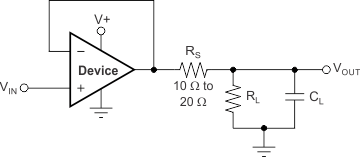

Figure 19. 改進容性負載驅動
