ZHCSH63B October 2017 – January 2020 TLC6C5816-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3 Feature Description
- 7.4 Device Functional Modes
- 7.5 Register Maps
- 7.6 Interface Registers
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PWP|28
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|28
訂購信息
3 說明
汽車應用中有各種 LED 指示器。某些 應用 （如混合儀表組和電子旋鈕式換擋器）具有安全要求，必須具有 LED 故障診斷功能；其他 應用 （如 HVAC 面板）僅具有一個 LED 開關控制器，不要求具有 LED 診斷功能。為了涵蓋兩種 應用，TLC6C5816-Q1 器件實現了靈活的 LED 診斷功能。通過寫入到寄存器，可以對輸出通道配置 LED 診斷 特性 或不配置 LED 診斷 特性。
TLC6C5816-Q1 器件是一個 16 位移位寄存器 LED 驅動器，專門用于支持汽車 LED 應用。內置 LED 開路和 LED 短路診斷機制提供增強的安全保護。該器件含有 16 個帶電源 DMOS 晶體管輸出的通道。其中 8 個通道配置了相應的寄存器，支持 LED 故障診斷，因此該器件可以驅動 16 個不具有診斷功能的通道或 8 個具有診斷功能的通道。診斷通道 DIAGn 必須連接到 DRAINn 才能實現 LED 診斷。命令錯誤故障表明通道配置了 LED 診斷功能，但寄存器寫入命令同時打開了該通道。器件提供循環冗余校驗，以驗證移位寄存器中的寄存器值。在讀回模式中，該器件提供 6 位 CRC 提醒。MCU 可以讀回 CRC 提醒并檢查該提醒是否正確，以確定 MCU 與該器件之間的通信環路是否良好。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLC6C5816-Q1 | HTSSOP (28) | 9.70mm × 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

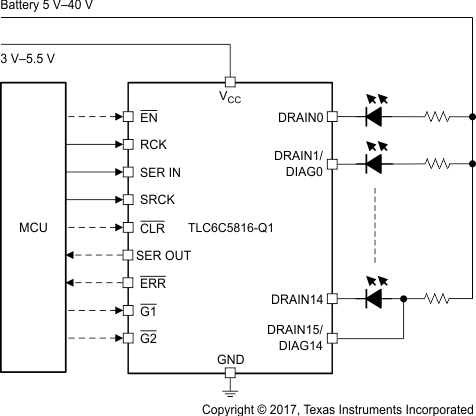

典型應用原理圖
