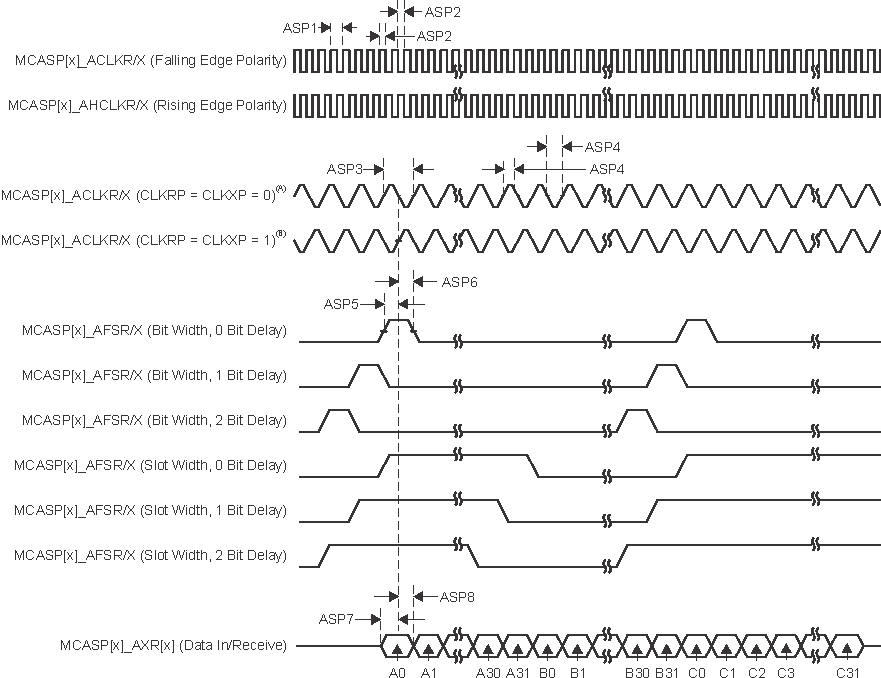

表 6-48 和圖 6-71 說明了 MCASP0 至 MCASP11 的時序要求。
表 6-47 表示 MCASP 時序條件。
| 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|
| 輸入條件 | ||||
| SRI | 輸入壓擺率 | 0.7 | 5 | V/ns |
| 輸出條件 | ||||
| CL | 輸出負載電容 | 1 | 10 | pF |
| PCB 連接要求 | ||||
| td(Trace Delay) | 每條引線的傳播延遲 | 100 | 1100 | ps |
| td(Trace Mismatch Delay) | 所有布線之間的傳播延遲不匹配 | 100 | ps | |
| 編號 | 模式(1) | 最小值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|---|
| ASP1 | tc(AHCLKRX) | 周期時間,MCASP[x]_AHCLKR/X | 15.26 | ns | ||
| ASP2 | tw(AHCLKRX) | 脈沖持續時間,MCASP[x]_AHCLKR/X 高電平或低電平 | 0.5P(2) - 1.53 | ns | ||
| ASP3 | tc(ACLKRX) | 周期時間,MCASP[x]_ACLKR/X | 15.26 | ns | ||
| ASP4 | tw(ACLKRX) | 脈沖持續時間,MCASP[x]_ACLKR/X 高電平或低電平 | 0.5R(3) - 1.53 | ns | ||
| ASP5 | tsu(AFSRX-ACLKRX) | 建立時間,在 MCASP[x]_ACLKR/X 之前 MCASP[x]_AFSR/X 輸入有效 | ACLKR/X 內部 | 12.3 | ns | |
| ACLKR/X 外部輸入/輸出 | 4 | |||||
| ASP6 | th(ACLKRX-AFSRX) | 保持時間,在 MCASP[x]_ACLKR/X 之后 MCASP[x]_AFSR/X 輸入有效 | ACLKR/X 內部 | -1 | ns | |
| ACLKR/X 外部輸入/輸出 | 1.6 | |||||
| ASP7 | tsu(AXR-ACLKRX) | 建立時間,在 MCASP[x]_ACLKR/X 之前 MCASP[x]_AXR輸入有效 | ACLKR/X 內部 | 12.3 | ns | |
| ACLKR/X 外部輸入/輸出 | 4 | |||||
| ASP8 | th(ACLKRX-AXR) | 保持時間,在 MCASP[x]_ACLKR/X 之后 MCASP[x]_AXR輸入有效 | ACLKR/X 內部 | -1 | ns | |
| ACLKR/X 外部輸入/輸出 | 1.6 | |||||

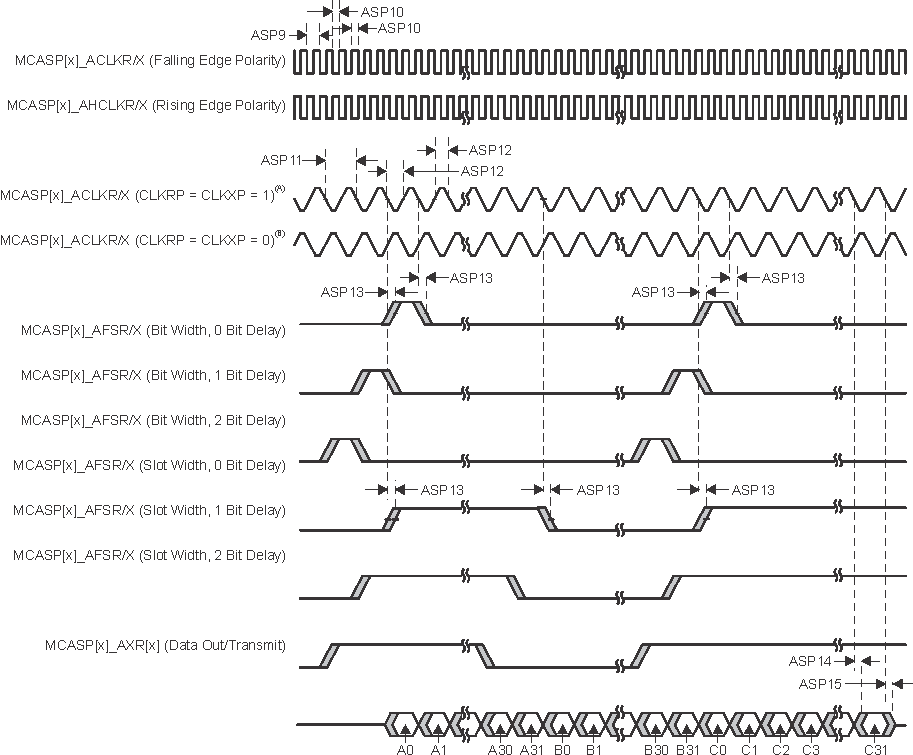

表 6-49 和圖 6-72 說明了 MCASP0 至 MCASP11 在建議運行條件下的開關特性。
| 編號 | 參數 | 說明 | 模式(1) | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| ASP9 | tc(AHCLKRX) | 周期時間,MCASP[x]_AHCLKR/X | 20 | ns | ||
| ASP10 | tw(AHCLKRX) | 脈沖持續時間,MCASP[x]_AHCLKR/X 高電平或低電平 | 0.5P(2) - 2 | ns | ||
| ASP11 | tc(ACLKRX) | 周期時間,MCASP[x]_ACLKR/X | 20 | ns | ||
| ASP12 | tw(ACLKRX) | 脈沖持續時間,MCASP[x]_ACLKR/X 高電平或低電平 | 0.5R(3) - 2 | ns | ||
| ASP13 | td(ACLKRX-AFSRX) | 延遲時間,MCASP[x]_ACLKR/X 發送邊沿到 MCASP[x]_AFSR/X 輸出有效 | ACLKR/X 內部 | 0 | 7.25 | ns |
| ACLKR/X 外部輸入/輸出 | -15.28 | 12.84 | ||||
| ASP14 | td(ACLKX-AXR) | 延遲時間,MCASP[x]_ACLKX 發送邊沿到 MCASP[x]_AXR 輸出有效 | ACLKR/X 內部 | 0 | 7.25 | ns |
| ACLKR/X 外部輸入/輸出 | -15.28 | 12.84 | ||||
| ASP15 | tdis(ACLKX-AXR) | 禁用時間,MCASP[x]_ACLKX 發送邊沿到 MCASP[x]_AXR 輸出高阻抗 | ACLKR/X 內部 | 0 | 7.25 | ns |
| ACLKR/X 外部輸入/輸出 | -14.9 | 14 |

有關更多信息,請參閱器件 TRM 的外設 一章中的多通道音頻串行端口 (MCASP) 一節。
