表 6-53、表 6-54、圖 6-75 和圖 6-76 說明了 MCSPI 的時序要求和開關特性 - 外設模式。
| 編號 | 參數 | 說明 | 模式 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| SS1 | tc(spiclk) | 周期時間,SPI_CLK | 20 | ns | ||
| SS2 | tw(spiclkL) | 脈沖持續時間,SPI_CLK 低電平 | 0.45P(1) | ns | ||
| SS3 | tw(spiclkH) | 脈沖持續時間,SPI_CLK 高電平 | 0.45P(1) | ns | ||
| SS4 | tsu(simoV-spiclkV) | 建立時間,在 SPI_CLK 有效邊沿之前 SPI_D[x] 有效 | 5 | ns | ||
| SS5 | th(spiclkV-simoV) | 保持時間,在 SPI_CLK 有效邊沿之后 SPI_D[x] 有效 | 5 | ns | ||
| SS8 | tsu(csV-spiclkV) | 建立時間,在 SPI_CLK 第一個邊沿之前 SPI_CSi 有效 | 5 | ns | ||
| SS9 | th(spiclkV-csV) | 保持時間,在 SPI_CLK 最后一個邊沿之后 SPI_CSi 有效 | 5 | ns |
| 編號 | 參數 | 說明 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| SS6 | td(spiclkV-somiV) | 延遲時間,SPI_CLK 有效邊沿到 SPI_D[x] 轉換 | 2 | 17.12 | ns |
| SS7 | tsk(csV-somiV) | 延遲時間,SPI_CSi 有效邊沿到 SPI_D[x] 轉換 | 20.95 | ns |

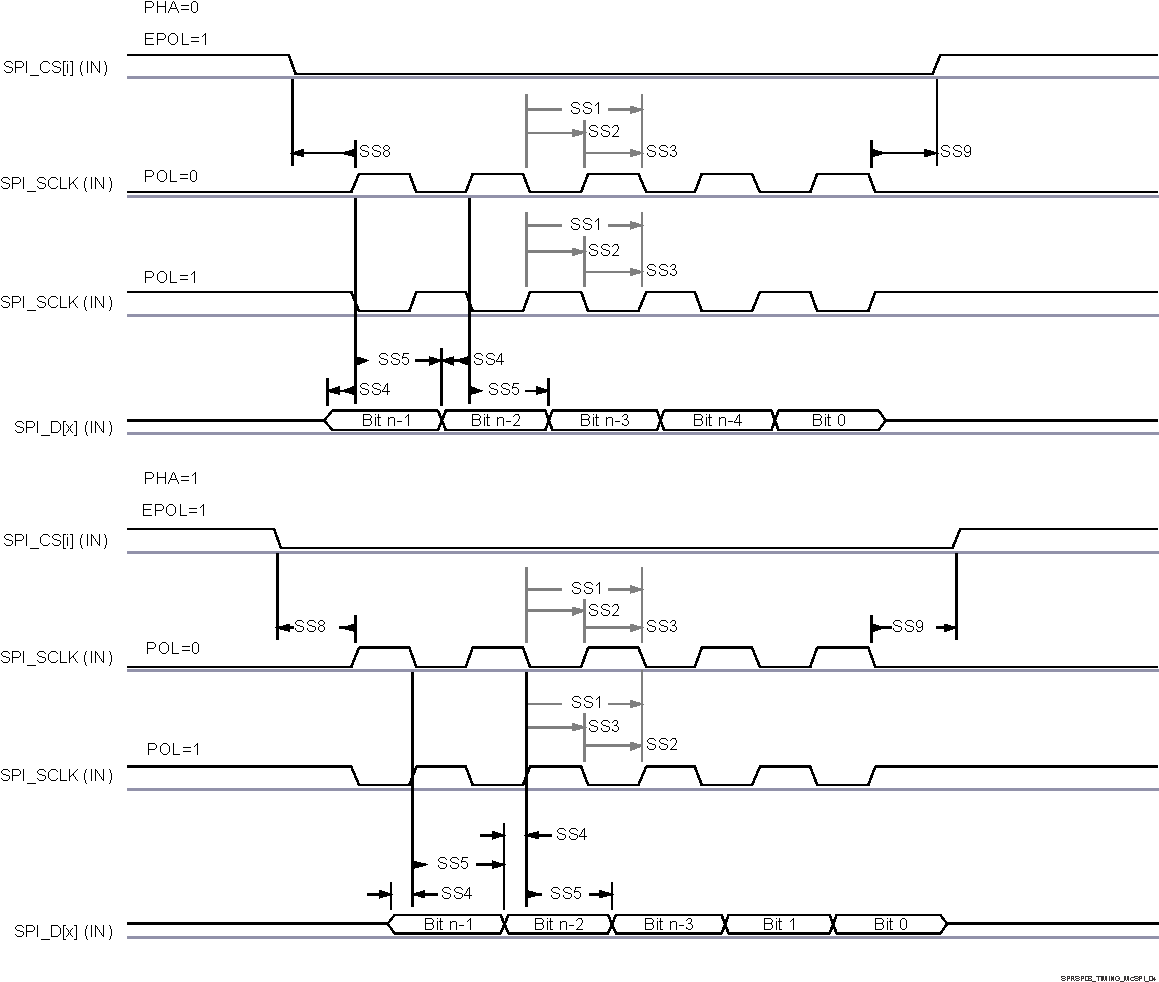

圖 6-75 SPI 外設模式接收時序

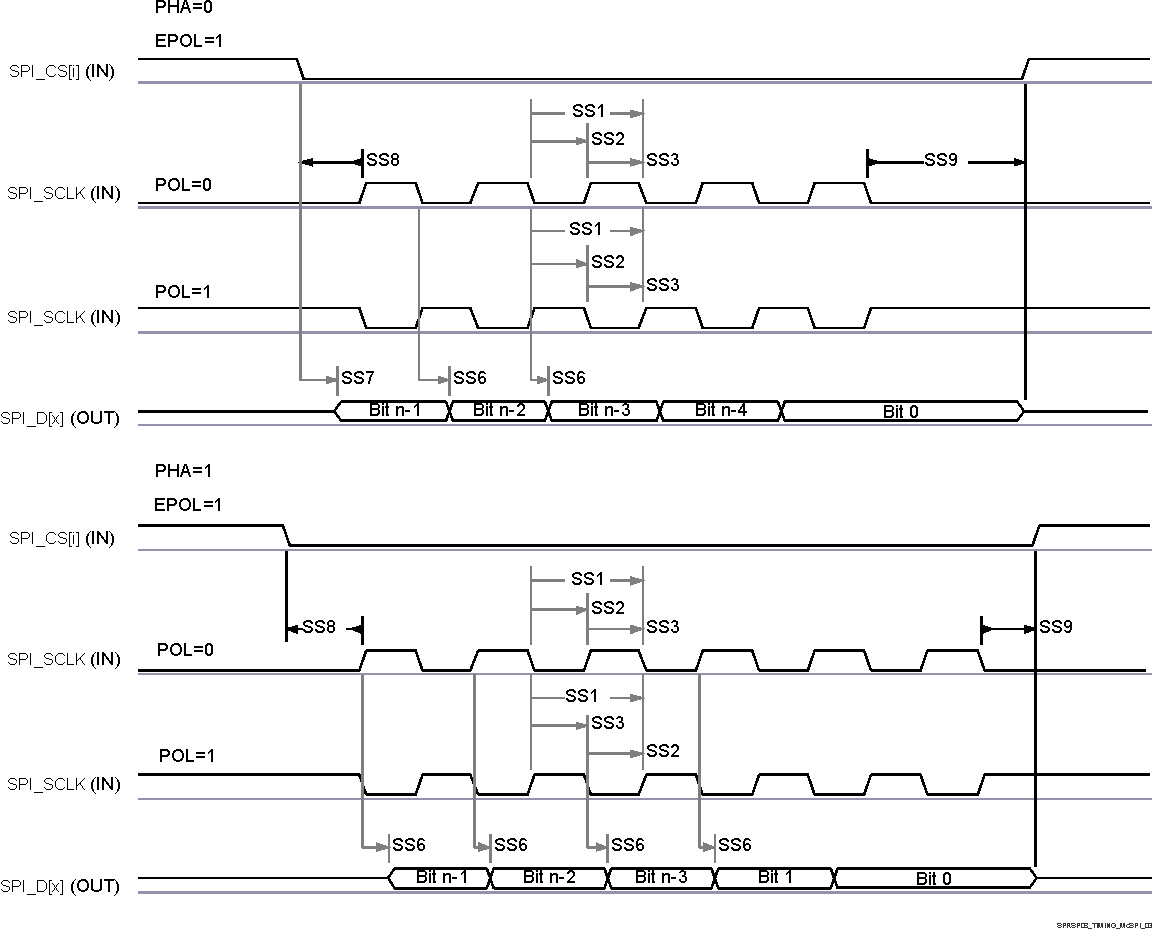

圖 6-76 MCSPI 外設模式發送時序表 6-55 和 表 6-56 說明了與 MCU_SPI0 和 MCU_SPI1 搭配使用的具體信號分組 (IOSET)。
| 信號 | IOSET1 | IOSET2 | ||
|---|---|---|---|---|
| 焊球名稱 | 多路復用器 | 焊球名稱 | 多路復用器 | |
| MCU_SPI0_CLK | MCU_SPI0_CLK | 0 | MCU_SPI0_CLK | 0 |
| MCU_SPI0_D0 | MCU_SPI0_D0 | 0 | MCU_SPI0_D0 | 0 |
| MCU_SPI0_D1 | MCU_SPI0_D1 | 0 | MCU_SPI0_D1 | 0 |
| MCU_SPI0_CS0 | MCU_SPI0_CS0 | 0 | MCU_SPI0_CS0 | 0 |
| MCU_SPI0_CS1 | MCU_OSPI1_D3 | 5 | WKUP_GPIO0_12 | 1 |
| MCU_SPI0_CS2 | MCU_OSPI1_CSn1 | 5 | WKUP_GPIO0_14 | 1 |
| 信號 | IOSET1 | IOSET2 | ||
|---|---|---|---|---|
| 焊球名稱 | 多路復用器 | 焊球名稱 | 多路復用器 | |
| MCU_SPI1_CLK | MCU_SPI1_CLK | 0 | MCU_SPI1_CLK | 0 |
| MCU_SPI1_D0 | MCU_SPI1_D0 | 0 | MCU_SPI1_D0 | 0 |
| MCU_SPI1_D1 | MCU_SPI1_D1 | 0 | MCU_SPI1_D1 | 0 |
| MCU_SPI1_CS0 | MCU_SPI1_CS0 | 0 | MCU_SPI1_CS0 | 0 |
| MCU_SPI1_CS1 | MCU_OSPI1_D1 | 5 | WKUP_GPIO0_13 | 1 |
| MCU_SPI1_CS2 | MCU_OSPI1_D2 | 5 | WKUP_GPIO0_15 | 1 |
有關更多信息,請參閱器件 TRM 的外設 一章中的多通道串行外設接口 (MCSPI) 一節。
