8.2.1.1 CAN 終端
總線末端可以采用單個 120Ω 電阻進行端接，放在電纜上或端接節點中。如果總線的共模電壓需要進行濾波和穩壓，則可以采用分裂終端，請參閱圖 8-2。分裂終端通過濾除差分信號線路上可能存在的高頻共模噪聲來改善網絡的電磁輻射行為。

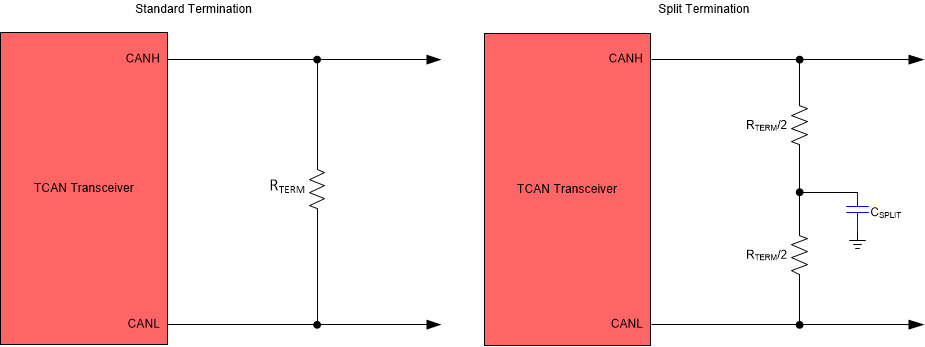

圖 8-2 CAN 總線端接概念
