7.4.1.5.2 通過 WAKE 輸入端子實現本地喚醒 (LWU)
WAKE 端子是一個雙向高壓反向電池保護輸入，可用于通過電壓轉換發出本地喚醒 (LWU) 請求。由于該端子具有雙向輸入閾值，因此可以在低電平到高電平或高電平到低電平轉換時觸發 LWU 事件。WAKE 端子可與 VSUP 或接地開關配合使用。未使用的端子應拉至 VSUP 或地，以避免不必要的寄生喚醒事件。

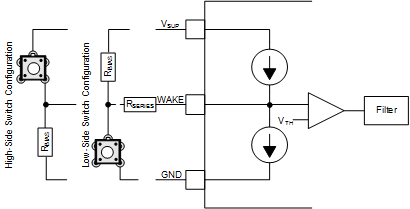

圖 7-6 WAKE 電路示例圖 7-6 顯示了 WAKE 引腳的兩種可能配置：低側和高側開關配置。串聯電阻器 RSERIES 的目的是保護器件的 WAKE 輸入免受接地漂移或接地損耗時可能發生的過流情況的影響?？梢允褂米畲箅娫措妷?VSUPMAX 和 WAKE 引腳的最大允許電流 IIO(WAKE) 來計算 RSERIES 的最小值。使用以下公式計算 RSERIES：
絕對最大電壓 VSUPMAX 為 45V 和最大允許電流 IIO(WAKE) 為 3mA 時，所需的最小 RSERIES 值為 15kΩ。
RBIAS 電阻用于在釋放開關時設置 WAKE 輸入的靜態電壓電平。在高側開關配置中使用開關時，RBIAS 電阻器結合 RSERIES 電阻器將 WAKE 引腳電壓設置為高于 VIH 閾值?？梢允褂米畲箅娫措妷?VSUPMAX、最大 WAKE 閾值電壓 VIH、最大 WAKE 輸入電流 IIH 和串聯電阻器值 RSERIES 來計算 RBIAS 的最大值。使用以下公式計算 RBIAS：
當 VSUPMAX 為 45V、VIH 為 44V 且 IIH 為 3μA 時，RBIAS 電阻值必須小于 330kΩ。建議使用小于 50kΩ 的 RSeries，以便在釋放開關時為 WAKE 引腳電壓上升到高于 VIH 提供更大的裕度。
LWU 電路在睡眠模式下保持活動。
WAKE 電路在正常模式下會關閉。
圖 7-7 LWU 請求上升沿
圖 7-8 LWU 請求下降沿
