3 說明

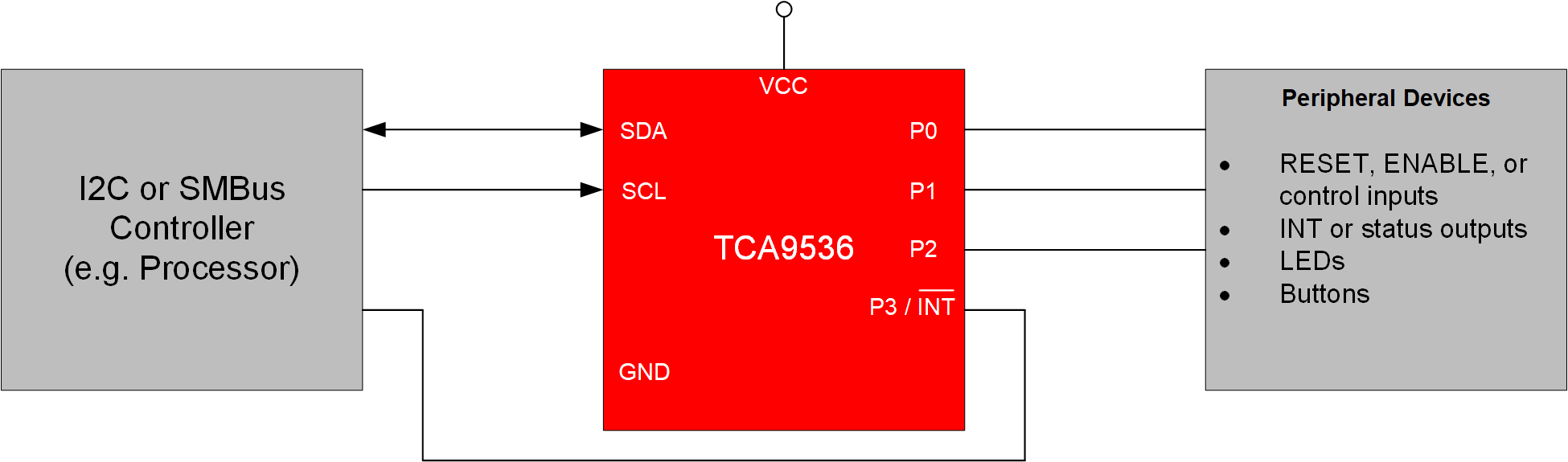

TCA9536 是用于 I2C 總線的 4 位 I/O 擴展器，可在 1.65V 至 5.5V 的 VCC 下運行。它可通過 I2C 接口為大多數微控制器系列產品提供通用遠程 I/O 擴展。
系統控制器可以通過寫入 I/O 配置寄存器位將 I/O 啟用為輸入或輸出。針對每次輸入或輸出的數據保存在相應的輸入或輸出寄存器中。輸入端口寄存器的極性可由極性反轉寄存器轉換。有一個額外的特殊功能寄存器，可用于禁用內部上拉電阻器并將 P3 覆蓋為 INT 輸出。
TCA9536 開漏中斷輸出（當在特殊功能寄存器中將 P3 配置為 INT 時）在任何輸入與其對應的輸入端口寄存器狀態不同時被激活，用于向系統控制器指明輸入狀態已改變。
發生超時或其他不當操作時，系統處理器可通過使用 I2C 軟復位命令（該命令將寄存器置于其默認狀態）將 TCA9536 復位。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TCA9536 | X2SON (8) | 1.35mm × 0.80mm |
| VSSOP (8) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
