10.1 上電復位
如果發生干擾或數據損壞，可以使用上電復位功能將 TCA9536 復位為默認狀態。上電復位要求器件經過下電上電后才能完全復位。當器件在應用中首次上電時，也會發生此復位。
圖 10-1 顯示了兩種類型的上電復位。

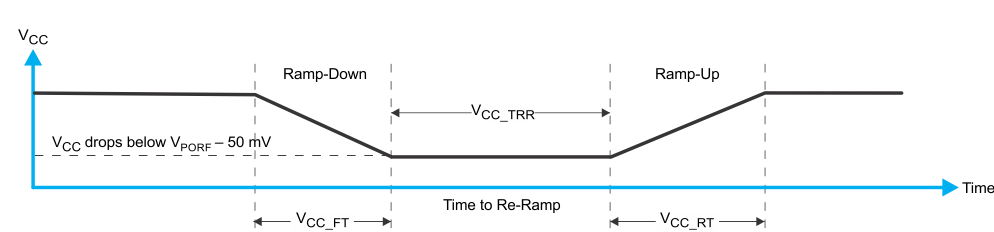

圖 10-1 VCC 被降低至低于 POR 閾值，然后重新上升至 VCC表 10-1 指定了器件上電復位功能在進行兩種類型的上電復位時的性能。
表 10-1 建議的電源時序和斜升速率
| 參數(1) | 最小值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|
| VCC_FT | 下降速率 | 請參閱圖 10-1 | 1 | ms | |
| VCC_RT | 上升速率 | 請參閱圖 10-1 | 0.1 | ms | |
| VCC_TRR | 重新上升的時間（當 VCC 下降至 VPOR_MIN – 50mV 時或 VCC 下降至 GND 時） | 請參閱圖 10-1 | 2 | μs | |
| VCC_GH | 當 VCC_GW = 1μs 時，VCC 可能會受到干擾但不會導致功能中斷的電平 | 請參閱圖 10-2 | 1.2 | V | |
| VCC_GW | 當 VCC_GH = 0.5 × VCC (VCC > 3V) 時，不會導致功能中斷的干擾寬度 | 請參閱圖 10-2 | 10 | μs | |
(1) 所有電源時序和斜升速率值均在 TA = 25°C 時測得
電源中的干擾也會影響此器件的上電復位性能。干擾寬度 (VCC_GW) 和高度 (VCC_GH) 相互依賴。旁路電容、源阻抗和器件阻抗是影響上電復位性能的因素。圖 10-2 和 表 10-1 提供了有關如何測量這些規格的更多信息。

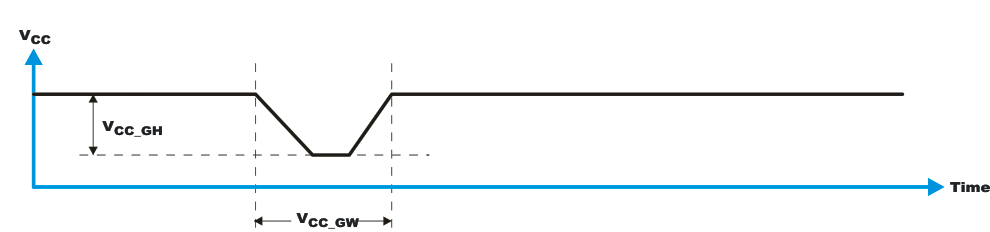

圖 10-2 干擾寬度和干擾高度VPOR 對上電復位至關重要。達到 VPOR 這一電壓電平時，系統會釋放復位條件，并將所有寄存器和 I2C/SMBus 狀態機初始化為默認狀態。VPOR 的值可能不同，具體取決于 VCC 是下降至 0 還是從 0 開始上升。圖 10-3 和表 10-1 提供了有關此規格的更多詳細信息。

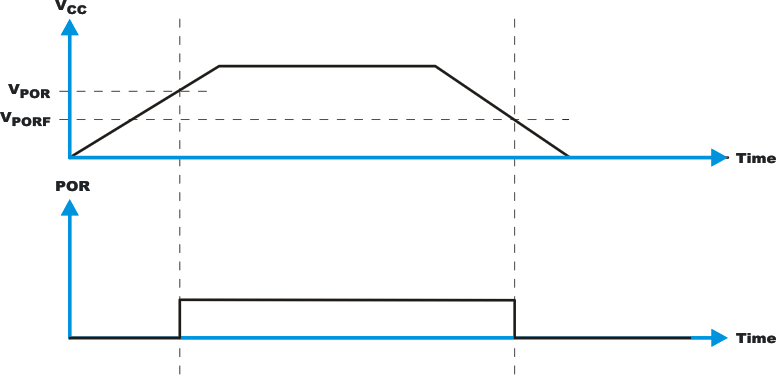

圖 10-3 VPOR
