3 說明
TCA4307 是一款熱插拔 I2C 總線緩沖器，支持將 I/O 卡插入帶電背板中，而不會損壞數據和破壞時鐘線路?？刂齐娐房煞乐贡嘲鍌?cè) I2C 線路（輸入）與板卡側 I2C 線路（輸出）相連接（直到背板上出現停止命令或總線空閑情況為止），而不會在板卡上發生總線爭用的情況。當建立連接時，該器件可提供雙向緩沖，從而使背板及板卡電容保持隔離。在插入過程中，會對 SDA 和 SCL 線路預充電至 1V，從而有效減小對器件的寄生電容充電所需的電流。
TCA4307 具有阻塞總線恢復功能，當它檢測到 SDAOUT 或 SCLOUT 處于低電平狀態大約 40ms 時，將自動斷開總線?？偩€斷開之后，該器件會在 SCLOUT 上自動生成多達 16 個脈沖，以嘗試復位使總線保持低電平的器件。
當 I2C 總線空閑時，可通過將 EN 引腳設置為低電平將 TCA4307 置于關斷模式，從而降低功耗。當 EN 被拉高時，TCA4307 將恢復正常運行。該器件還包括一個開漏 READY 輸出引腳，該引腳負責在背板與板卡側相連時發出指示信號。當 READY 引腳為高電平時，SDAIN 和 SCLIN 被連接至 SDAOUT 和 SCLOUT。當兩側斷開時，READY 引腳為低電平。

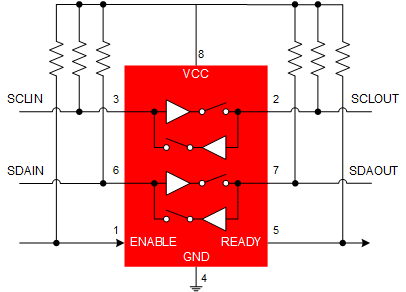

簡化版原理圖
