ZHCSTV7 November 2023 SN74LV2T74-EP
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PW|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN74LV2T74-EP 包含兩個獨立的 D 型正邊沿觸發式觸發器。將預設 (PRE) 輸入設為低電平，會輸出高電平。將清零 (CLR) 輸入設為低電平，會重新輸出低電平。預設和清零功能是異步的，并且不依賴于其他輸入的電平。當 PRE 和 CLR 處于非活動狀態（高電平）時，數據 (D) 輸入處滿足設置時間要求的數據將傳輸?shù)綍r(shí)鐘 (CLK) 脈沖正向邊沿上的輸出（Q，Q）處。時鐘觸發在一定電壓電平下發生，并且不與輸入 (CLK) 信號的上升時間直接相關。經過保持時間間隔后，可以更改數據 (D) 輸入處的數據而不影響輸出（Q，Q）處的電平。輸出電平以電源電壓 (VCC) 為基準，并且支持 1.8V、2.5V、3.3V 和 5V CMOS 電平。
該輸入經設計，具有較低閾值電路，支持較低電壓 CMOS 輸入的升壓轉換（例如 1.2V 輸入轉換為 1.8V 輸出或 1.8V 輸入轉換為 3.3V 輸出）。此外，5V 容限輸入引腳可實現降壓轉換（例如 3.3V 至 2.5V 輸出）。
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 封裝尺寸（標稱值）(3) |
|---|---|---|---|
| SN74LV2T74-EP | PW（TSSOP，14） | 5.00mm x 6.40mm | 5.00mm × 4.40mm |

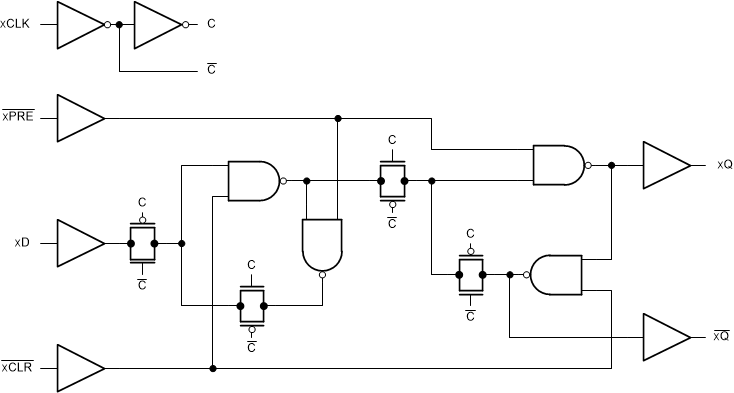

簡化邏輯圖（正邏輯）
